SFP-T

10/100/1000BASE-T 铜缆电口SFP模块

应用场景

通过 UTP Cat 5 电缆实现 1000Base-T 以太网链路

交换机到交换机接口

分布式多处理系统

局域网 1000BASE-T

产品特性

符合 SFP MSA 标准规范

紧凑型 RJ-45 连接器组件

支持最高 1.25Gb/s 双向数据传输

通过 2 线串行总线访问物理层 IC

单电源供电（3.3V）

支持热插拔 SFP 接口

低功耗（典型值 1.05W）

在配备串行器/解串器（SERDES）接口的主机系统中支持 1000BASE-T 操作

在配备串行千兆媒体独立接口（SGMII）的主机系统中兼容 10/100/1000Mbps

金属外壳设计，降低电磁干扰（EMI）

符合 IEEE 802.3z 千兆以太网标准

扩展工作温度范围（0℃ 至 +85℃）

SFP-T 铜缆小型可插拔电口SFP模块是一款高性能、高性价比模块，符合 IEEE 802.3-2002 和 IEEE 802.3ab 中定义的千兆以太网及 1000BASE-T 标准，支持通过非屏蔽双绞线 Cat 5 电缆实现 1000Mbps 数据传输，最大传输距离达 100 米。

本模块支持 10/100/1000Mbps（或 1000Mbps）全双工数据链路，采用 5 级脉冲幅度调制（PAM）信号，电缆四对线均以每对线 250Mbps 的符号速率工作。模块提供符合 SFP MSA 的标准串行 ID 信息，可通过地址 A0h 以 2 线串行 CMOS EEPROM 协议访问。物理层 IC 还可通过地址 ACh 的 2 线串行总线访问。

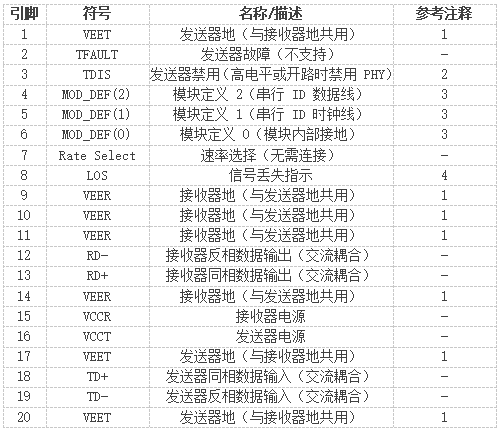

引脚定义

注释：

电路地与机箱地相连。

TDIS > 2.0V 或开路时禁用 PHY，TDIS < 0.8V 时启用。

主机板需通过 4.7kΩ–10kΩ 上拉电阻连接至 2.0V–3.6V 电压。MOD_DEF(0) 拉低表示模块已插入。

LVTTL 兼容，最大电压 2.5V（GE-GB-P 不支持）。

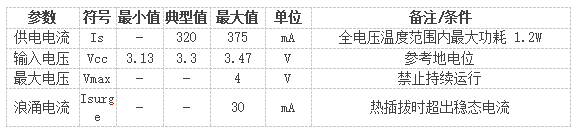

电源电气接口

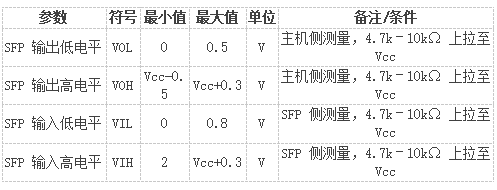

低速电气特性

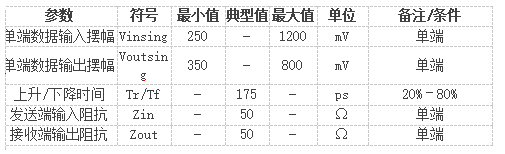

高速电气接口（传输线至 SFP）

高速电气接口（主机至 SFP）

通用规格

环境规格

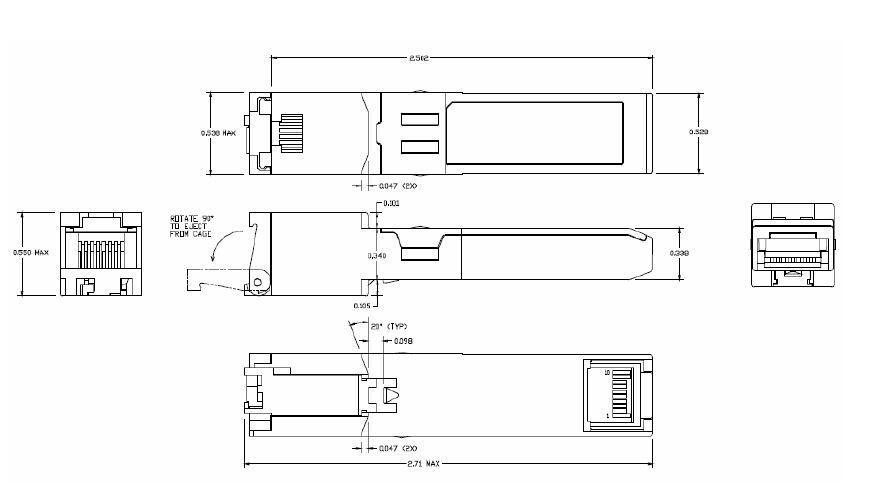

SFP-T 机械尺寸

订购信息
