SFP-GE-LX
1.25Gb/s 单模20km SFP模块
应用场景
1.25Gb/s 1000Base-LX 以太网链路
1x 光纤通道（Fiber Channel）
文件服务器高速输入/输出（I/O）
交换机到交换机接口
分布式多处理系统
通道扩展器、数据存储
产品特性
符合 SFP 多源协议（MSA）标准
符合 IEEE-802.3z 千兆以太网标准
符合 SDH/SONET/ATM 标准
双工 LC 连接器
内置数字诊断功能
1310nm 法布里-珀罗（FP）激光发射器
差分低压正发射极耦合逻辑（LVPECL）输入/输出
兼容 ANSI 光纤通道 1x FC 规范
TTL 信号检测指示器
最高支持 1.25Gb/s 双向数据传输
单电源供电（3.3V）
支持热插拔 SFP 接口
单模光纤（SMF 9/125μm）传输距离达 20km
金属外壳设计，降低电磁干扰（EMI）
扩展工作温度范围：0℃ 至 70℃
固件灵活，完全兼容思科路由器或交换机
SFP-GE-LX 收发器 是一款高性能、高性价比的串行光数据通信模块，符合 SFP 多源协议（MSA），设计用于 1310nm 波长的单模光纤操作。发射端：采用带温度补偿和自动功率控制电路（APC）的先进 FP 激光器。接收端：集成高效砷化镓/磷化铟（GaAs/InP）PIN 光电二极管，配备自动增益控制（AGC），支持宽动态范围。
本模块为双工 LC 连接器收发器，适用于 1x 光纤通道和千兆以太网，可提供符合 IEEE-802.3z 标准的 1.25Gbps 链路。所有模块均采用不锈钢封装，具有高可靠性。

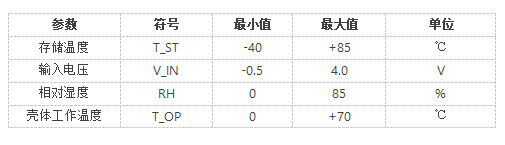

绝对最大额定值
操作环境

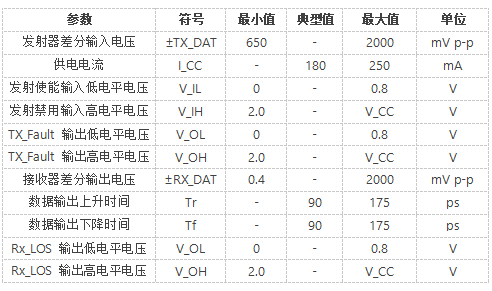

电气特性

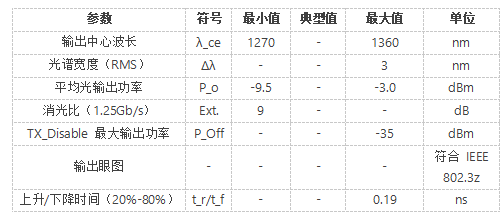

发射器光学特性
（环境温度 Ta=0℃ 至 +70℃，V_CC=3.1V 至 3.5V）

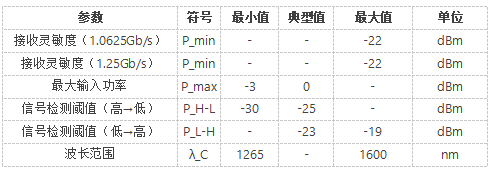

接收器光学特性
（环境温度 Ta=0℃ 至 +70℃，V_CC=3.15V 至 3.5V）

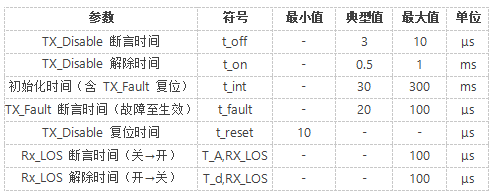

时序特性

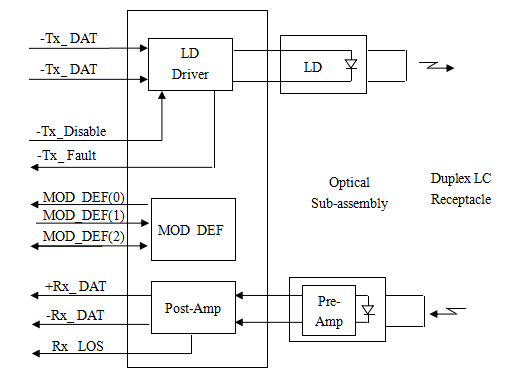

收发器框图
数字诊断功能
SFP-GE-LX 收发器支持 SFP MSA 中定义的 2 线串行通信协议，兼容 GBIC 标准中的 EEPROM 规范。
标准串行 ID：提供收发器标识、接口类型、制造商等信息。
增强数字诊断：实时监测以下参数：
模块温度
激光器偏置电流
发射光功率
接收光功率
供电电压
告警与警告标志：当参数超出预设范围时触发警报。

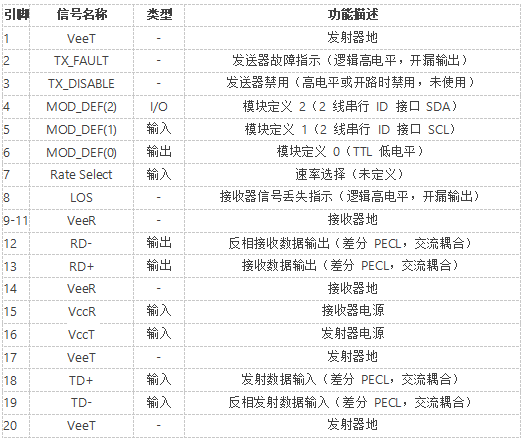

引脚定义表
通用规格
外形尺寸
