产品介绍:

SFP-GE-SX

1.25Gb/s 多模 550米 SFP 光模块

应用领域

1.25Gb/s 1000Base-SX 以太网链路

光纤通道

文件服务器的高速 I/O

交换机间接口

分布式多处理器系统

通道扩展器、数据存储

产品特性

符合 SFP MSA 标准规范

符合 IEEE-802.3z 千兆以太网标准

符合 SDH/SONET/ATM 标准

双工 LC 连接器

内置数字诊断功能

850nm 氧化物 VCSEL 激光发射器

差分 LVPECL 输入输出

符合 ANSI 光纤通道 1x 或 2x FC 应用规范

TTL 信号检测指示灯

支持高达 2.5Gb/s 双向数据链路

单电源供电 3.3V

热插拔 SFP 封装

支持传输距离：50/125μm 多模光纤可达 500m，62.5/125μm 多模光纤可达 300m

金属外壳，降低电磁干扰

扩展工作温度范围：-10℃ 至 75℃

SFP-GE-SX 光模块是一款高性能、经济高效的短距离光通信收发器，符合 SFP 多源协议（MSA）规范。该模块设计用于 850nm 波长的多模光纤操作，发射部分采用先进的 VCSEL 激光器，配备温度补偿和自动功率控制电路（APC）；接收部分采用高效的 GaAs/InP PIN 光电二极管，具有自动增益控制（AGC）功能，支持宽动态范围。

该模块为双工 LC 连接器设计，适用于 1x/2x 光纤通道和千兆以太网，提供符合 IEEE-802.3z 标准的 1.25Gbps 链路。模块支持热插拔，性能符合 Bellcore TA-NWT-000983 规范，不锈钢外壳确保高可靠性。

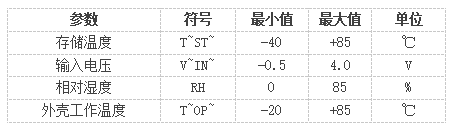

绝对最大额定值

工作环境

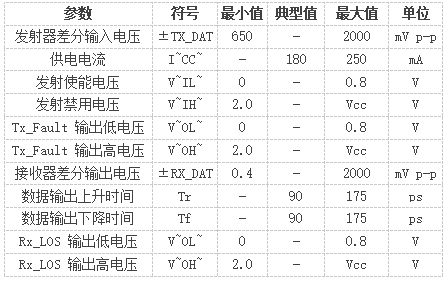

电气特性

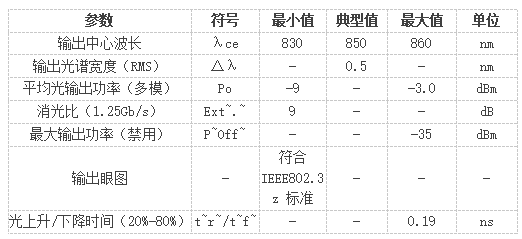

发射器光学特性

（环境工作温度 Ta=-20°C 至 +85°C，Vcc=3.0V 至 3.6V）

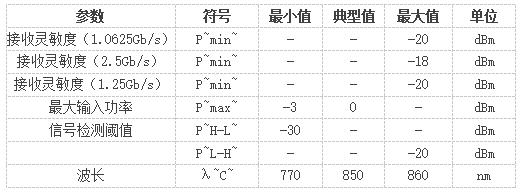

接收器光学特性

（环境工作温度 Ta=-20°C 至 +85°C，Vcc=3.0V 至 3.6V）

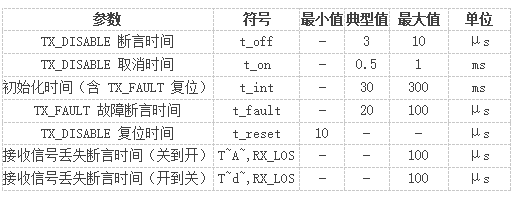

时序特性

数字诊断功能

SFP-GE-SX 光模块支持 SFP MSA 定义的 2 线串行通信协议，兼容 GBIC 标准的 EEPROM。模块提供实时监测功能，包括温度、激光偏置电流、发射光功率、接收光功率和供电电压等参数，并支持报警和警告标志，确保系统稳定运行。

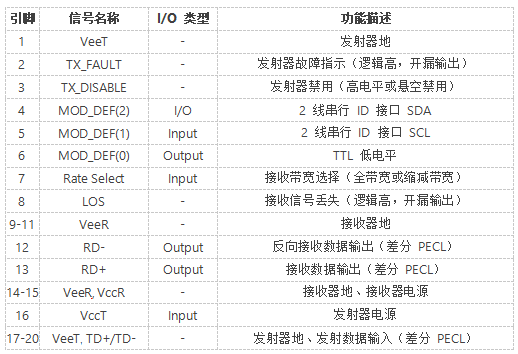

引脚定义

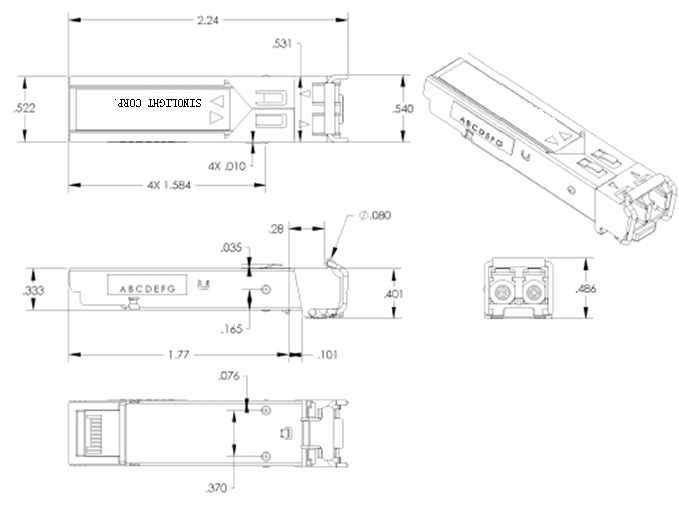

外形尺寸
