FP-GE-ZX
1.25Gb/s 单模80km SFP光模块
应用领域
1.25Gb/s 1000Base-ZX 以太网链路
光纤通道
SONET OC-48 LR-2 / SDH STM L-16.2
交换机间接口
分布式多处理器系统
通道扩展器、数据存储
SONET OC-24、STM-1/STM-4
产品特性
符合 SFP MSA 标准规范
符合 IEEE-802.3z 千兆以太网标准
符合 SDH/SONET/ATM 标准
双工 LC 连接器
可选内置数字诊断功能
非制冷 1550nm DFB 激光发射器
差分 LVPECL 输入输出
符合 ANSI 光纤通道 1x 或 2x FC 应用规范
TTL 信号检测指示灯
支持高达 1.25Gb/s 双向数据链路
单电源供电 3.3V
热插拔 SFP 封装
支持传输距离：9/125μm 单模光纤在 1.25Gb/s 可达 80km
金属外壳，降低电磁干扰
工作温度范围：0℃ 至 +70℃
SFP-GE-ZX 光模块是一款高性能、经济高效的长距离光通信收发器，符合 SFP 多源协议（MSA）规范。该模块设计用于 1550nm 波长的单模光纤操作，发射部分采用先进的 DFB 激光器，配备温度补偿和自动功率控制电路（APC）；接收部分采用 APD 接收器，确保高灵敏度。
该模块为双工 LC 连接器设计，适用于 1x 光纤通道和千兆以太网，提供符合 IEEE-802.3z 标准的 1.25Gbps 链路。模块支持热插拔，性能符合 Bellcore TA-NWT-000983 规范，不锈钢外壳确保高可靠性。

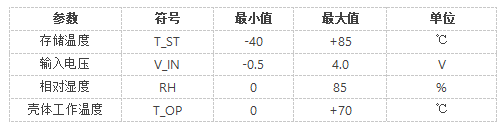

绝对最大额定值
操作环境

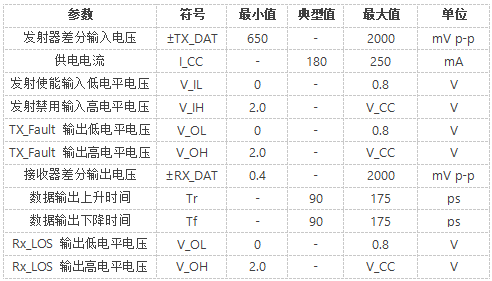

电气特性

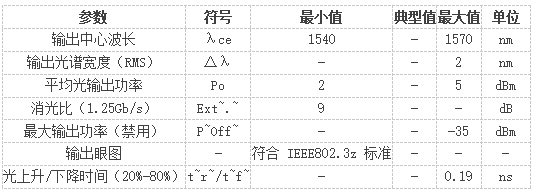

发射器光学特性
（环境工作温度 Ta=0°C 至 +70°C，Vcc=3.0V 至 3.6V）

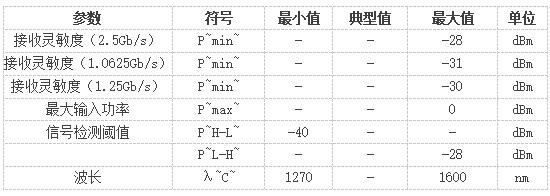

接收器光学特性
（环境工作温度 Ta=0°C 至 +70°C，Vcc=3.0V 至 3.6V）

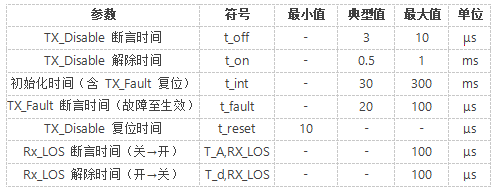

时序特性

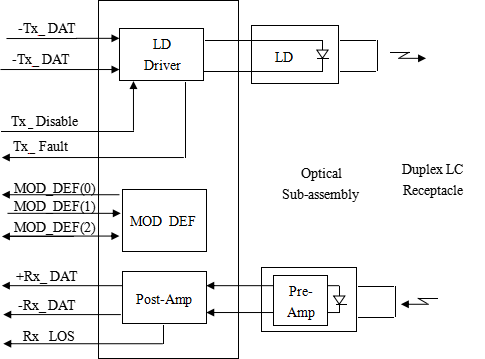

收发器框图
数字诊断功能
SFP-GE-LX 收发器支持 SFP MSA 中定义的 2 线串行通信协议，兼容 GBIC 标准中的 EEPROM 规范。
标准串行 ID：提供收发器标识、接口类型、制造商等信息。
增强数字诊断：实时监测以下参数：
模块温度
激光器偏置电流
发射光功率
接收光功率
供电电压
告警与警告标志：当参数超出预设范围时触发警报。

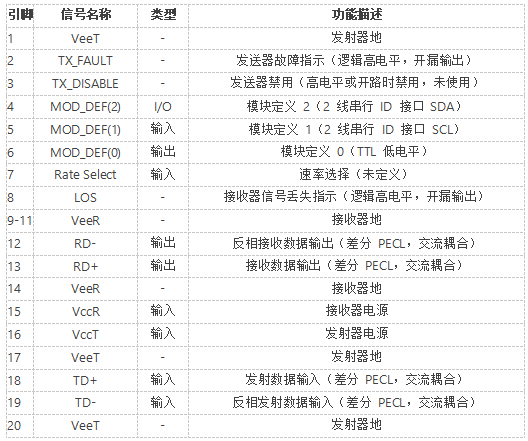

引脚定义表
通用规格

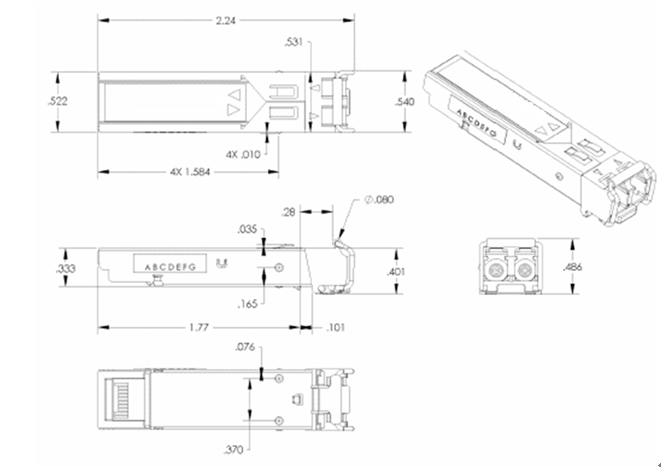

外形尺寸
