产品介绍:

FMC-GE8213-MINI系列

10/100/1000BASE-TX转1000BASE-X(SFP)

千兆以太网光纤介质转换器

概述

FMC-GE8213-MINI系列介质转换器符合IEEE802.3z和IEEE802.3ab标准，设计用于在10/100/1000 Base-TX和1000Base-X(SFP)千兆以太网之间转换数据信号。

它支持10/100/1000Base-T和1000Base-X应用。通过这种高性能介质转换器转换的数据信号，可以通过RJ45铜缆（Cat.5或Cat.6网线）传输至最远100公里的单模9/125um光纤电缆。

该转换器配备一个SFP插槽、一个RJ-45接口和一个电源插座。内置LED指示灯便于诊断和监控状态，迷你设计便于安装和应用。支持5~12VDC宽范围输入。

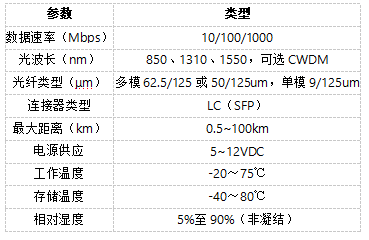

规格参数

机械参数

性能介绍

性能介绍

特性

1). 支持IEEE802.3快速以太网标准（10Mbps）

2). 支持IEEE802.3u快速以太网标准（100Mbps）

3). 支持IEEE802.3ab和IEEE802.3z千兆以太网标准（1000Mbps）

4). 全双工、半双工自动协商

5). 10M/100M/1000M速率自动协商

6). 5~12VDC外部电源适配器输入

7). 自动识别MDI/MDI-X交叉线

8). 直通模式下最大9000字节数据包，存储转发模式下最大2046字节数据包。

9). 低功耗、低发热

10). 极低误码率，小于1/1000000000

11). 时延：存储转发模式9.6us，直通模式0.9us

12). 符合FCC、CE安全认证标准

接口

RJ-45接口

传输介质采用Cat5或Cat6双绞线，典型长度为100米。具备自动识别直通线和交叉线的功能。

光纤接口

LC光纤接口为双工模式，包括TX和RX两个接口。当两组光收发器对接或连接到带光纤接口的交换机时，光纤需交叉连接，即“TX-RX”、“RX-TX”（单纤直接对接）。

连接

将带有RJ-45接口的网络设备（工作站、集线器或交换机）连接到RJ-45插口，光纤连接到SFP光模块。连接正确时，相应LED灯会亮起（LED指示灯说明见下表）。

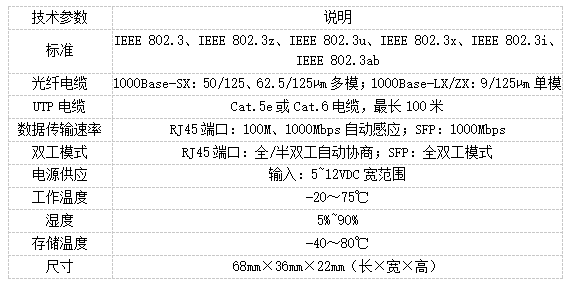

技术参数
