产品介绍:

一、前面板说明

二、端口功能

ETHER端口

10/100M RJ45接口，连接至互联网

支持通过WEB、SNMP、TELNET进行远程管理

CONSL端口

标准RS232接口，用于本地CLI管理

UPLNK端口

级联端口，用于扩展管理

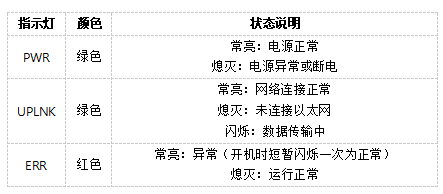

三、LED指示灯说明

四、按键功能

RST键：恢复出厂设置（IP地址：192.168.1.251，子网掩码：255.255.255.0，网关：192.168.1.1）操作提示：需按住RST键的同时插入管理卡至机箱，约30分钟后完成恢复。

五、端口连接指南

ETHER端口

连接交换机/集线器：使用直通线

连接PC网卡：使用交叉线

CONSL端口

使用配套串口线（RJ45转DB9）

UPLNK端口

支持直通线或交叉线

六、级联卡使用说明

1. 前面板

2. 端口功能

SLAVE端口：连接管理卡或其他级联卡（两个端口功能相同，可任意使用）

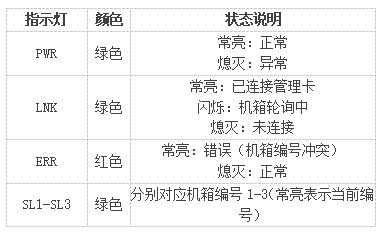

3. LED指示灯

4. 线缆连接

使用标准RS485线缆（RJ45接口），传输距离可达1KM，支持直通线或交叉线。

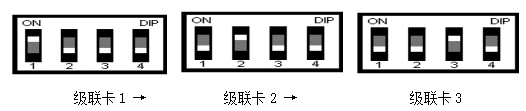

5. 拨码开关设置

用于设置级联卡编号（需在通电前完成）。

注意：多层级联时，每张卡需设置不同编号，否则会导致数据冲突。

七、订购信息
