FMC-FES PoE系列（PSE）
10/100Base-TX 转 100Base-FX 介质转换器
主要特性
支持 10/100Base-TX UTP 与 100Base-FX 光纤 之间的介质转换
兼容 IEEE 802.3at / IEEE 802.3af PoE PSE 标准
内置 AC/DC 电源
过流保护 功能
可选 SC、BiDi 等多模或单模光纤接口
通过 DIP开关 设置不同配置
支持 LFP（链路故障透传）
产品描述
本介质转换器可将 10/100Base-TX 与 100Base-FX 两种网络段轻松连接。符合 IEEE 802.3at/af 标准，是一款通过 AC/DC 供电 的 PoE 供电设备（PSE），可在光纤链路传输数据的同时，通过 CAT5/CAT5e UTP 电缆（最长 100米/330英尺）为 IEEE 802.3at/af 受电设备（PD） 提供 48V（或其他电压） 电源。
转换器内置 单端口 PSE 控制器，支持 PD 签名检测 和 功率监控，并具备 过流保护 和 LFP 功能。
LFP（链路故障透传） 可监测光纤与铜缆 RX 端口的信号状态。若某一介质端口丢失 RX 信号，转换器将自动禁用另一端口的 TX 信号，实现故障透传。
技术规格
数据速率
10/100 Mbps（802.3 10Base-T / 802.3u 100Base-T）
100 Mbps（100Base-FX）
输入电源要求
输入电压：100VAC ~ 240VAC
输入频率：47Hz ~ 63Hz
PoE 输出
引脚分配与极性
IEEE 802.3af 标准：
默认：4/5 (V+), 7/8 (V-)
可选：1/2 (V+), 3/6 (V-)
IEEE 802.3at 标准（最大30W）：
默认：4/5 (V+), 7/8 (V-)
可选：1/2 (V+), 3/6 (V-)
IEEE 802.3at 标准（最大50W）：
默认：1/2/4/5 (V+), 3/6/7/8 (V-)
输出功率：详见订购信息
效率：≥75%
短路保护：自动恢复
过流保护：自动恢复
环境条件
工作温度：0℃ ~ 50℃
散热方式：自然对流
存储温度：-20℃ ~ +85℃
工作湿度：≤90%（非冷凝）
机械规格
外壳材质：铁
外壳颜色：黑色
净重：约550克/台
尺寸：110(宽) × 40(高) × 140(长) mm（不含光模块长度）
接口类型
电源输入：IEC-J-4
网口：屏蔽式 RJ-45
光纤接口：详见订购信息

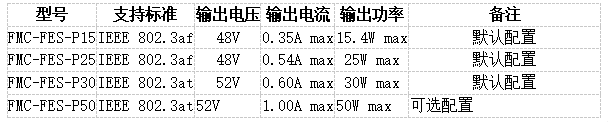

订购信息

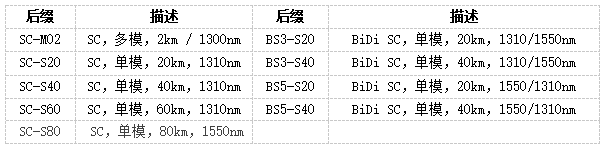

注：XX-XXX 表示支持的光纤接口/类型及传输距离。详情请参考下表或联系我们。
