产品介绍:

FMC-GEBX-E系列产品

10/100/1000BASE-TX to 1000BASE-X千兆单纤收发器

FMC-GEBX-E系列光纤收发器符合IEEE802.3z、IEEE802.3ab标准，旨在通过一根光纤在10/100/1000BASE-T和1000BASE-X千兆以太网之间转换数据信号。收发器是WDM单芯光纤连接器 (发射- TX 和接收- RX 在一根光缆中同时传输收发双向数据) ，它支持10/100/1000BASE-T和1000BASE-SX/LX/EX/ZX的应用。由这种高性能介质转换器转换从RJ 45 Cooper Cat.5/6网络电缆的数据信号可以通过多模62.5/125 um或单模9/125 um光纤最大传输高达100公里。

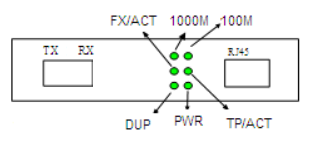

该收发器配有两个光纤连接头器(TX和RX)和一个RJ-45连接头以及一个电源插座.内置6个LED指示灯，方便诊断和监测电源PWR、以太网TP/ACT的状态 、光纤连接状态FX/ACT 、全/ 半双工状态F DX 和传输数据速率 1000 M 和100 M 。 它可以自动配置为全双工或半双工操作。它结构紧凑、成本低廉、耗能低、可靠性高和稳定。它可用于独立台式应用,电源输入+5VDC，由外部电源适配器输入。

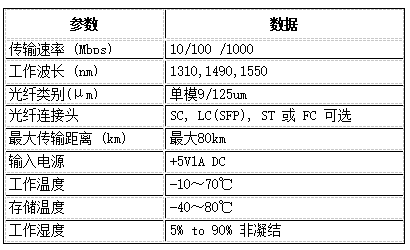

产品规格：

产品特性：

1、支持IEEE802.3u快速以太网标准(100 Mbps)

2、支持IEEE802.3ab和IEEE802.3z千兆以太网标准(1000 Mbps)

3、支持IEEE802.3x全半双工控制

4、支持IEEE802.1d生成树协议

5、支持IEEE802.1Q VLAN备注协议

6、全双工、半双工自动协商

7、10M/100 M/1000 M速率自动协商

8、MDI/MDI-X交叉线的自动识别

9、直通模式下的最大传输数据包为9K字节，存储和转发模式下的最大2046字节数据包。

10、低功耗、低热量、独立型专用通信电源。

11、支持LFP功能。

12、误码率<1/1000000000

13、延时：

存储和转发模式：9.6us，

直通模式：0.9us

14、寿命周期>100,000小时

15、符合FCC安全法规，CE认证。

接口描述：

RJ-45接口

传输介质采用典型长度为100米以内的CAT 5或CAT6双绞线.它具有自动识别直线线和交叉线的功能。

光纤接口

一个单纤双向光纤接口TX/RX，SC/LC/ST/FC多种光纤接口可选。

连接方式

用RJ-45接口连接网络设备(工作站、集线器或交换机)，通过双绞线连接到光纤收发器的RJ-45插孔。光纤连接到收发器的SC/ST/LC/FC光纤接口。相应的LED会立即开启，识别连接状态。

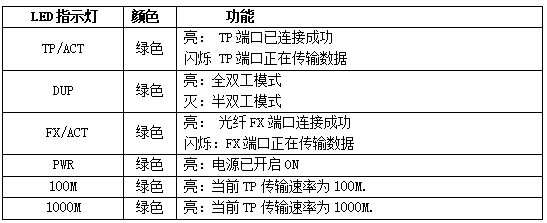

(LED指示灯见下表)

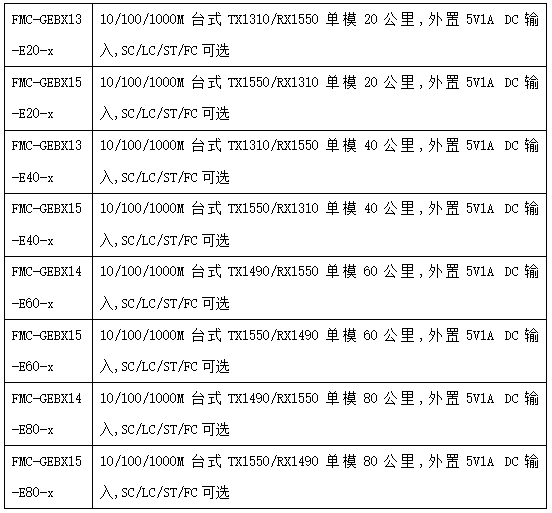

FMC-GES-E系列产品采购指引

X: 代表光纤连接头类型

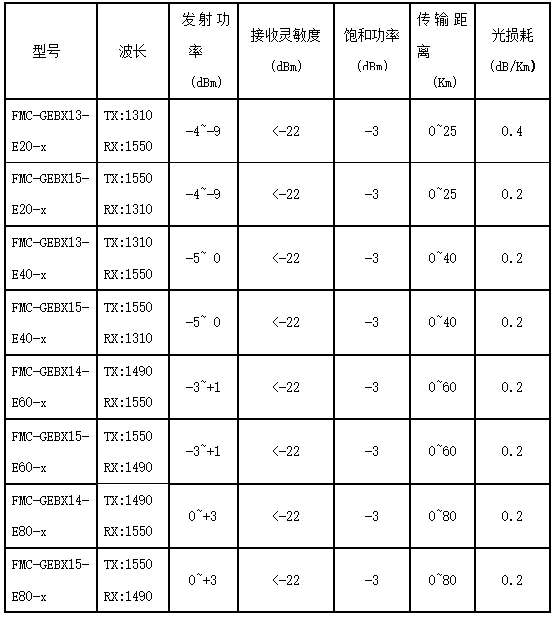

产品性能参数：

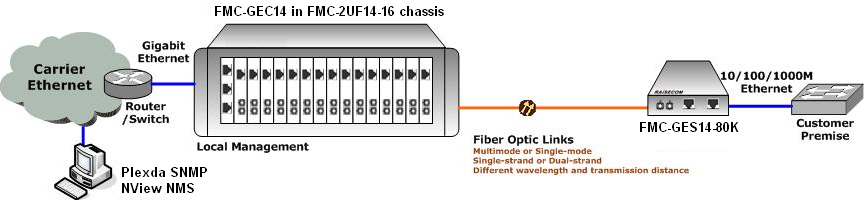

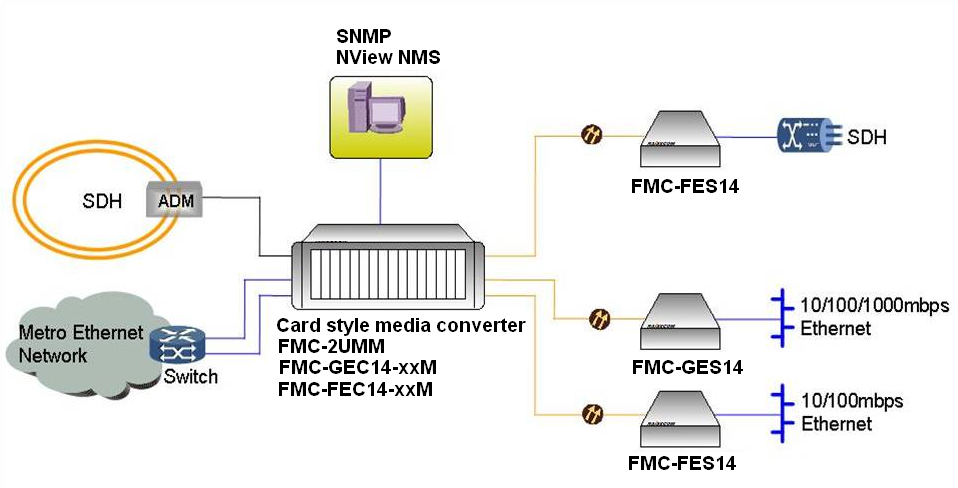

产品应用
