产品介绍:

SFP-10G-SR

10Gb/s 850nm 多模SFP+模块

产品特点

◎ 支持10Gb/s串行光接口

◎ OM3多模光纤传输距离可达300米

◎ 850nm VCSEL激光器与PIN接收器

◎ 热插拔SFP+封装

◎ SFI高速电气接口

◎ 内置数字诊断功能

◎ 单+3.3V电源供电

◎ 功耗低于0.75W

◎ 工作外壳温度：-5°C至+70°C

◎ SFP+ MSA标准封装，双工LC接口

应用

◎ 10GBASE-SR/SW 10G以太网

◎ 其他光链路

标准

◎ 符合SFF-8472与SFP+ MSA标准

◎ 符合SFF-8431与SFF-8432标准

◎ 符合IEEE 802.3ae 10GBASE-SR/SW标准

◎ 符合FCC 47 CFR Part 15, Class B标准

◎ 符合Telcordia GR-468-CORE标准

◎ 符合RoHS标准

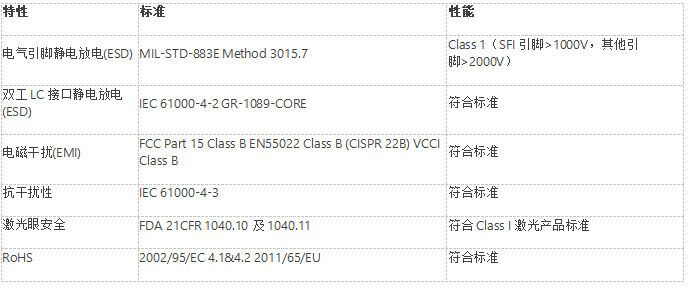

法规合规性

产品描述

SFP+光模块是一款高性能、高性价比的模块，支持10Gbps数据速率，通过OM3多模光纤可实现300米的传输距离。该模块由三部分组成：未冷却的850nm VCSEL激光发射器、集成跨阻前置放大器（TIA）的PIN光电二极管以及MCU控制单元。所有模块均满足Class I激光安全要求。该光模块兼容SFP多源协议（MSA）及SFF-8472数字诊断功能。

光模块功能框图

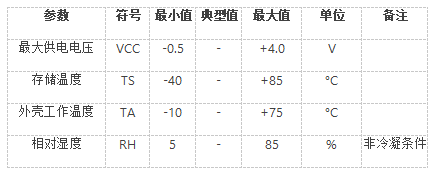

绝对最大额定值

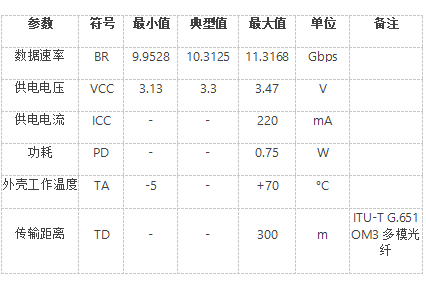

推荐工作环境

表3. 推荐工作环境

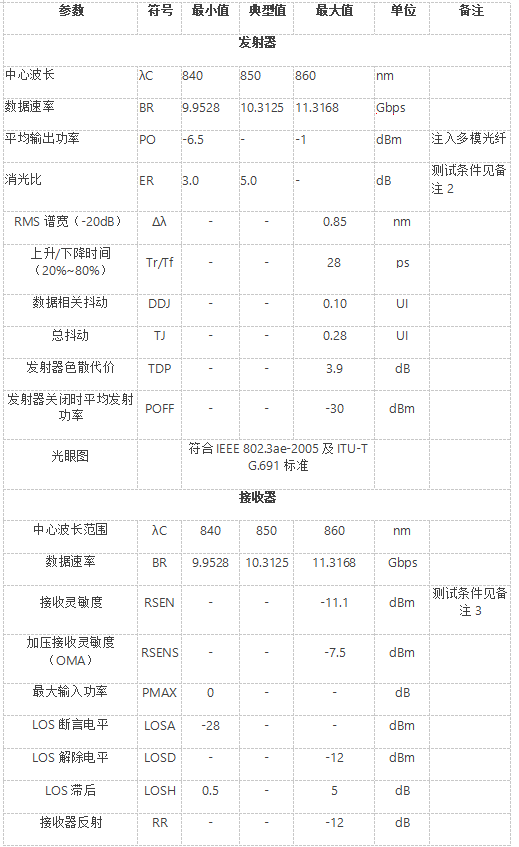

光学特性

光学特性（工作温度：-5至+70°C，供电电压：3.13至3.47V）

备注：

1. 光功率注入多模光纤。

2. 测试条件：消光比=3.0dB，RPBS 2^31-1测试模式@10.3125Gbps。

3. 测试条件：消光比=3.0dB，RPBS 2^31-1测试模式@10.3125Gbps，BER≤10^-12。

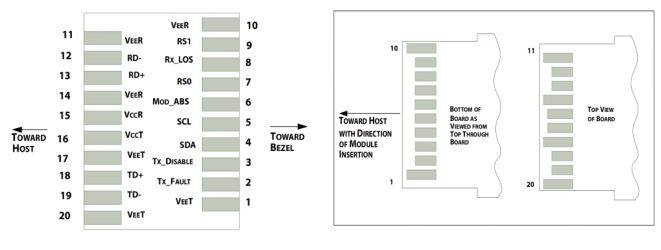

引脚描述

推荐应用电路

外观尺寸图

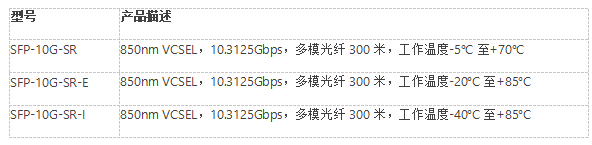

订购信息

警告

操作注意事项： 本设备易受静电放电（ESD）损坏，建议在无静电环境中操作，并遵循ESD防护规范。

激光安全： 激光设备发出的辐射可能对人眼造成伤害，请避免直接或间接暴露于激光辐射。
