产品介绍:

FP-10G-LR

10Gb/s 1310nm 10公里单模SFP+模块

产品特点

◎ 支持10Gb/s串行光接口

◎ 单模光纤传输距离可达10公里

◎ 1310nm DFB激光器与PIN接收器

◎ 热插拔SFP+封装

◎ SFI高速电气接口

◎ 内置数字诊断功能

◎ 单+3.3V电源供电

◎ 功耗低于1W

◎ 工作外壳温度：-5°C至+70°C

◎ SFP+ MSA标准封装，双工LC接口

应用

◎ 10GBASE-LR/LW 10G以太网

◎ 其他光链路

标准

◎ 符合SFF-8472与SFP+ MSA标准

◎ 符合SFF-8431与SFF-8432标准

◎ 符合IEEE 802.3ae 10GBASE-LR/LW标准

◎ 符合FCC 47 CFR Part 15, Class B标准

◎ 符合Telcordia GR-468-CORE标准

◎ 符合RoHS标准

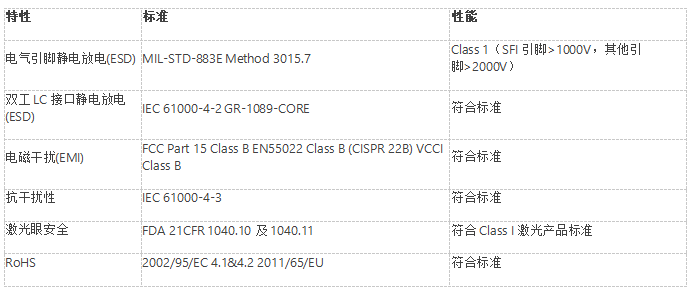

法规合规性

产品描述

SFP+光模块为高性能、高性价比产品，支持10Gbps数据传输速率与10公里单模光纤传输距离。模块包含三部分：无制冷1310nm DFB激光发射器、集成跨阻放大器(TIA)的PIN光电二极管及MCU控制单元，满足Class I激光安全要求，兼容SFP多源协议与SFF-8472数字诊断功能。

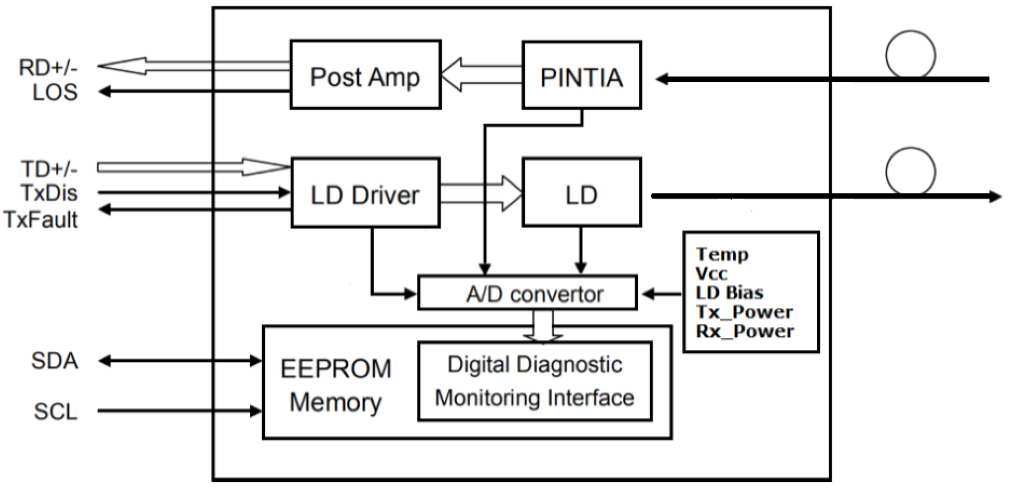

光模块功能框图

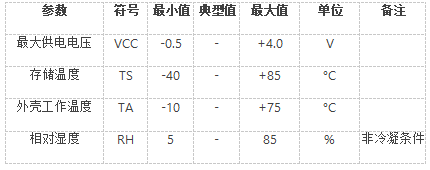

绝对最大额定值

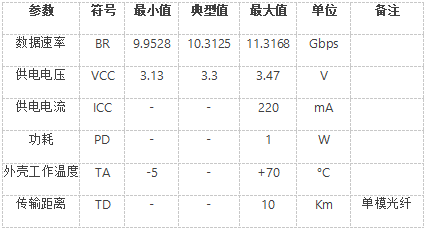

推荐工作环境

表3. 推荐工作环境

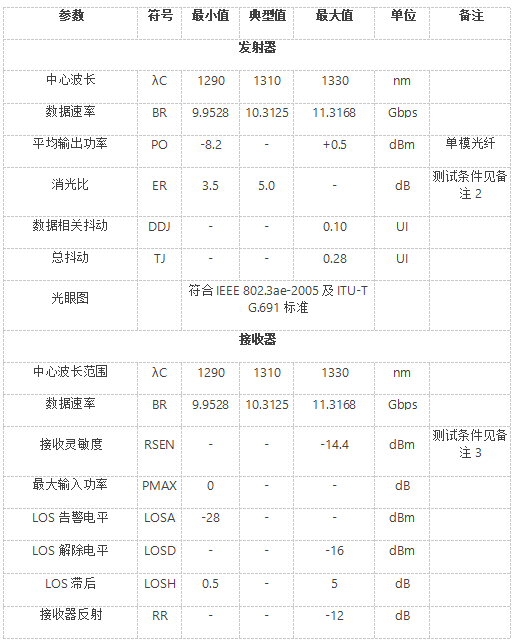

光学特性

光学特性（工作温度：-5至+70°C，供电电压：3.13至3.47V）

备注：

1. 光功率注入单模光纤。

2. 测试条件：消光比=3.5dB，RPBS 2^31-1测试模式@10.3125Gbps。

3. 测试条件：消光比=3.5dB，RPBS 2^31-1测试模式@10.3125Gbps，BER≤10^-12。

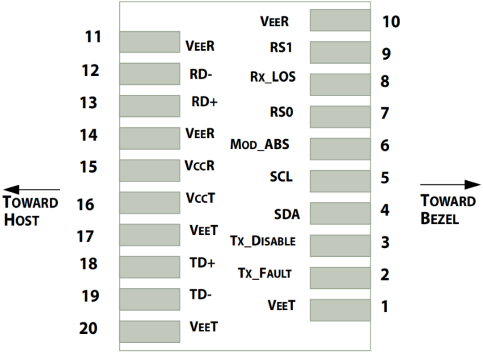

引脚描述

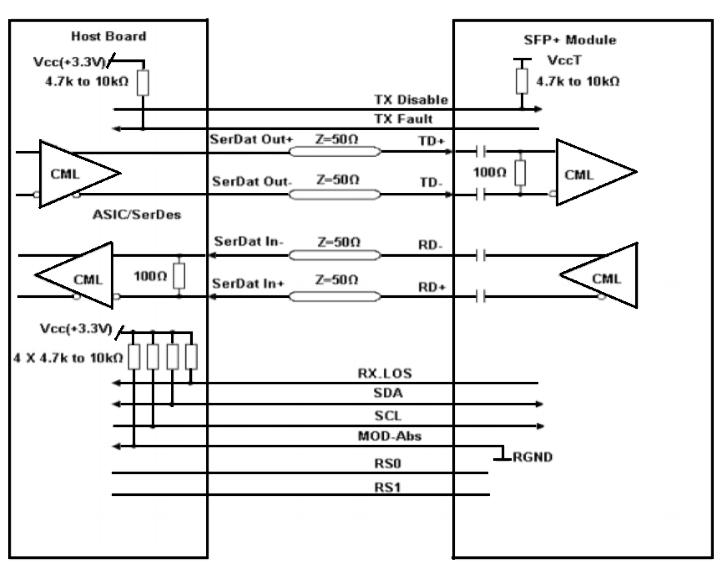

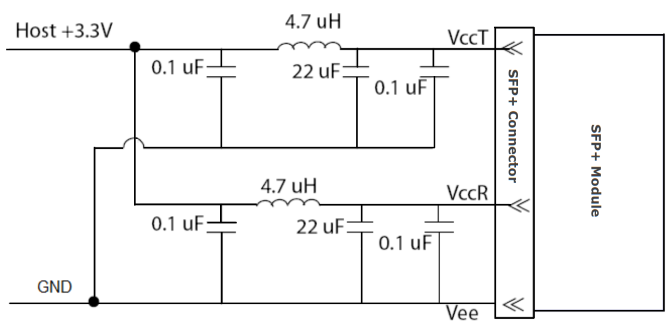

推荐应用电路

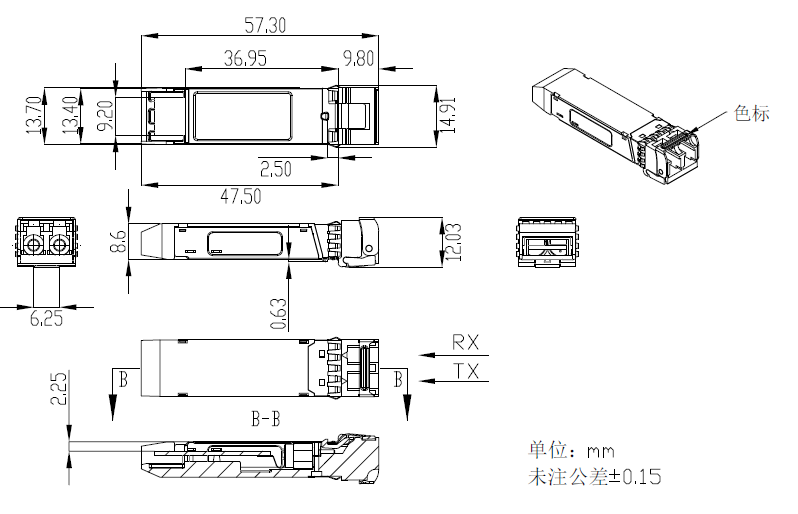

外观尺寸图

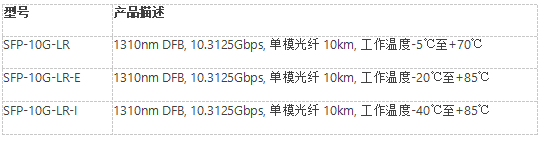

订购信息

警告

操作注意事项： 本设备易受静电放电（ESD）损坏，建议在无静电环境中操作，并遵循ESD防护规范。

激光安全： 激光设备发出的辐射可能对人眼造成伤害，请避免直接或间接暴露于激光辐射。
