产品介绍:

（采用VTS工业级交换机芯片）

【产品描述】

10端口千兆工业以太网交换机，包含8个千兆电口、2个千兆SFP光口和1个控制台端口，支持DIN导轨和壁挂安装。支持双电源输入（DC 12-55V）；工作温度范围-40℃至85℃；通过工业环境认证，符合FCC、CE、CCC、RoHS标准；可靠的工业设计确保自动化系统稳定运行。 本系列工业级交换机可广泛应用于风电、电力、装配自动化、地铁PIS系统、电力SCADA、污水处理、冶金、智能交通、轨道交通、军事等行业，是一款绿色低功耗工业以太网交换机。 本系列交换机提供先进的网络管理功能：冗余环网、环路保护、VLAN、QoS、速率控制、端口镜像、固件在线升级等。采用标准化工业设计，满足工业现场的严苛要求。所有元器件均为工业级，支持冗余宽压电源输入，保障工业安全通信不间断。

【产品特点】

•  8个千兆电口 + 2个千兆SFP光口 + 1个控制台端口

•  支持协议：IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.3z/ab、IEEE 802.1Q、IEEE 802.1p、IEEE 802.1d/w

•  支持生成树协议：STP（802.1D）、RSTP（802.1w）、MSTP（802.1s）、ERPS

•  支持SNMP v1/v2/v3

•  支持IGMP Snooping、静态组播过滤、MLD Snooping

•  支持802.1x端口认证和AAA认证，增强网络安全性

•  支持WEB、Telnet、CLI、SSH管理

•  IP40防护等级，高强度金属外壳，DIN35导轨安装

•  EMC 4级设计，工作温度-40℃至85℃

•  支持冗余电源接入，防反接保护

•  支持防雷保护：共模6KV，差模2KV，静电防护（ESD）15KV

•  符合EMC EN55032标准

【应用场景】

•  城域光纤宽带网络：电信、有线电视、网络系统集成等运营商

•  宽带专网：金融、政府、石油、铁路、电力、公安、交通、教育等行业

•  多媒体传输：支持音视频与数据集成传输，适用于远程教学、视频会议、可视电话等

•  实时监控：同步传输实时控制信号、图像与数据

•  抗恶劣环境：适用于强电磁干扰、远距离恶劣环境的组网

【技术参数】

端口配置 8千兆电口 + 2千兆SFP光口 + 1控制台端口

网络协议 IEEE 802.3、802.3u、802.3z/ab、802.3x、802.1d/w

网络介质 10BASE-T：Cat3/4/5 UTP（≤100米）100BASE-TX：Cat5及以上UTP（≤100米）1000BASE-TX：Cat5及以上UTP（≤100米）

光纤介质

多模：850/1310nm，传输距离550米/2公里

单模：1310/1550nm，传输距离20/40/60/80/100/120公里

LED指示灯

PWR（电源）、SYS（系统状态）、黄灯（千兆链路）、绿灯（链路状态）、G9-G10（光纤状态） 各指示灯对应电源、系统运行、链路速率、数据传输状态等

电源输入 DC 12-55V，4针工业端子（V1+/V1-、V2+/V2-） 支持冗余电源接入

物理结构 防护等级IP40，DIN导轨安装，尺寸165mm×130mm×65mm，重量0.8kg

工作环境 工作温度：-40℃至85℃

存储温度：-40℃至85℃

湿度：5%~95%（无冷凝）

行业标准

EMI：FCC Part 15、CISPR 32（EN55032） Class A

EMS：EN61000-4-2（ESD）、EN61000-4-4（EFT）、EN61000-4-5（浪涌）

机械防护：IEC 60068-2-27（冲击）、IEC 60068-2-32（跌落）、IEC 60068-2-6（振动）

认证 CE、FCC Part 15 Class B、VCCI Class B、EN55032 Class A   MTBF 100,000小时

【硬件参数】

•  背板带宽：20Gbps

•  包转发率：14.88Mpps

•  内存（RAM）：128MB

•  闪存（Flash）：16MB

•  包缓冲内存：4MB

•  Jumbo帧：9.6K字节

•  VLAN数量：4096

•  MAC地址表：8K

•  转发模式：存储转发

【二层管理功能】

•  端口管理：启用/禁用端口、速率/双工模式设置、流控配置、端口镜像、隔离设置、广播风暴抑制

•  生成树协议：STP、RSTP、MSTP

•  环网协议：ERPS

•  链路聚合：静态聚合、LACP动态聚合

•  VLAN：802.1Q VLAN

•  IGMP Snooping：静态组播过滤

•  MAC地址管理：静态绑定、动态老化时间设置   【三层交换与路由功能】

•  虚拟接口（VLAN接口）

•  ARP检测

•  静态路由

【扩展功能】

•  ACL：基于MAC、IP、协议类型、端口号的访问控制，支持时间策略

•  QoS：基于802.1p、DSCP、IP/端口的流量分类，支持SP、WRR、DRR调度策略

•  LLDP（链路层发现协议）  •  用户管理：用户添加/删除

•  日志记录：登录、操作、事件日志

•  端口安全：防DoS攻击、CPU保护、ARP绑定（IP/MAC/端口绑定）

•  系统管理：配置保存/恢复、固件升级、时间设置

【管理功能】

•  CLI（命令行界面）

•  Telnet

•  SSH（支持v1/v2）

•  SNMP（v1/v2/v3）

•  WEB管理（两级权限设置）

【订购信息】

SGD600-SWG2082S 二层管理型，8千兆电口 + 2千兆SFP光口 + 1控制台端口

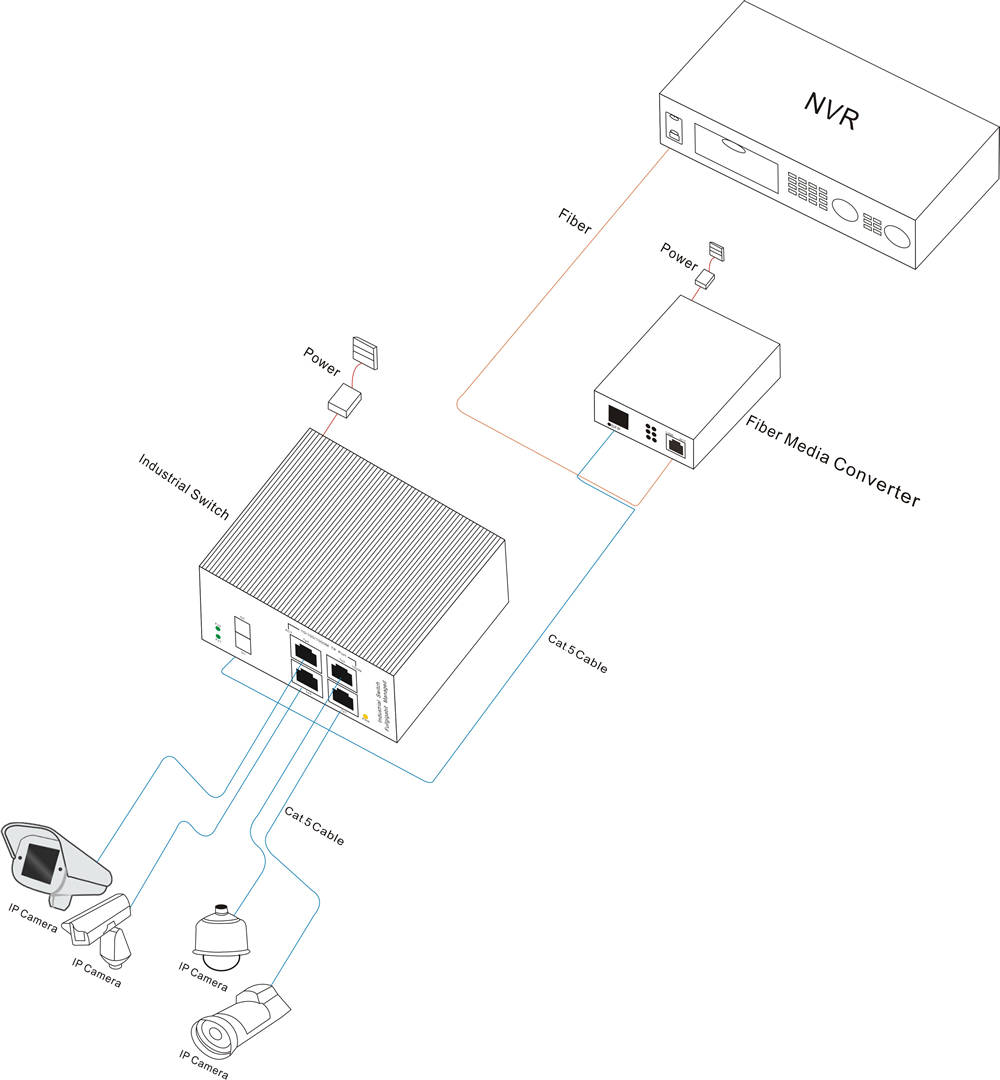

【连接示意图】

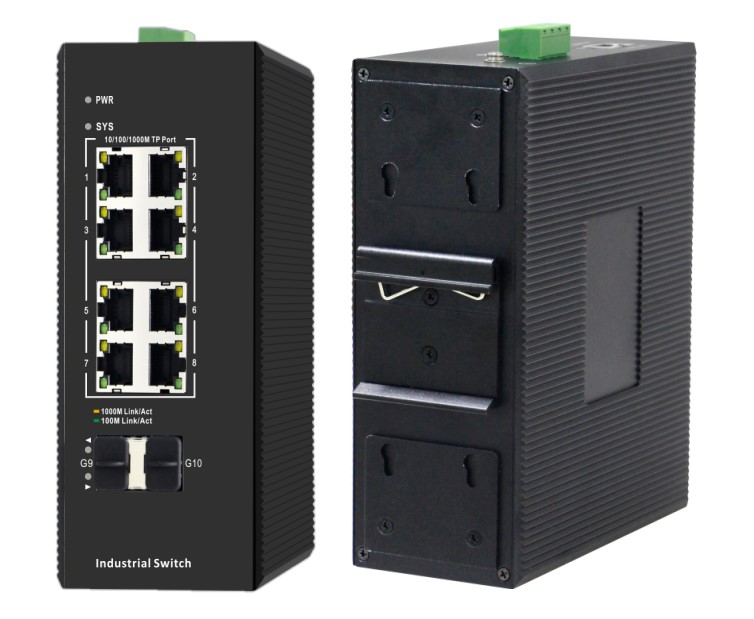

产品图片
