产品介绍:

（采用VTS工业级交换机芯片）

 【产品描述】

6端口千兆工业以太网交换机，包含4个千兆电口 + 2个千兆SFP光口 + 1个控制台端口，支持DIN导轨与壁挂安装。支持双电源输入（DC12-55V），工作温度范围-40℃至85℃；通过工业环境认证，符合FCC、CE、CCC、RoHS标准；可靠的工业设计保障自动化系统稳定运行。本系列工业交换机可广泛应用于风电、电力、装配自动化、地铁PIS、电力SCADA、污水处理、冶金、智能交通、轨道交通、军事等行业，是一款绿色低功耗工业以太网交换机。

 支持高级网络管理功能：冗余环网、环路保护、VLAN、QoS、速率控制、端口镜像及固件在线升级。采用标准化工业设计，满足严苛工业现场需求。全工业级元器件，提供冗余宽电压电源输入输出，保障工业安全通信不间断。

 【功能特性】

支持协议：IEEE 802.3、802.3u、802.3x、802.3z/ab、802.1Q、802.1p、802.1d/w

生成树协议：STP（802.1D）、RSTP（802.1w）、MSTP（802.1s）、ERPS

管理协议：SNMP v1/v2/v3、IGMP监听、静态组播过滤、MLD监听

网络安全：802.1x端口认证、AAA认证

管理方式：WEB、Telnet、CLI、SSH

防设计：IP40金属外壳、DIN35导轨安装、EMC 4级抗干扰（-40℃~85℃）

源冗余：支持DC12-55V双电源输入、防反接保护

端口防护：共模6KV/差模2KV防雷、15KV ESD、符合EMC EN55032标准

 【应用场景】

城域光纤宽带网：电信、有线电视、网络系统集成等运营商场景。

行业专网：金融、政府、石油、铁路、电力、公安、交通、教育等行业。

多媒体传输：音视频数据集成传输，适用于远程教学、视频会议、可视电话等。

实时监控：同步传输控制信号、图像及数据。

抗恶劣环境：强电磁干扰、远距离严苛环境组网。

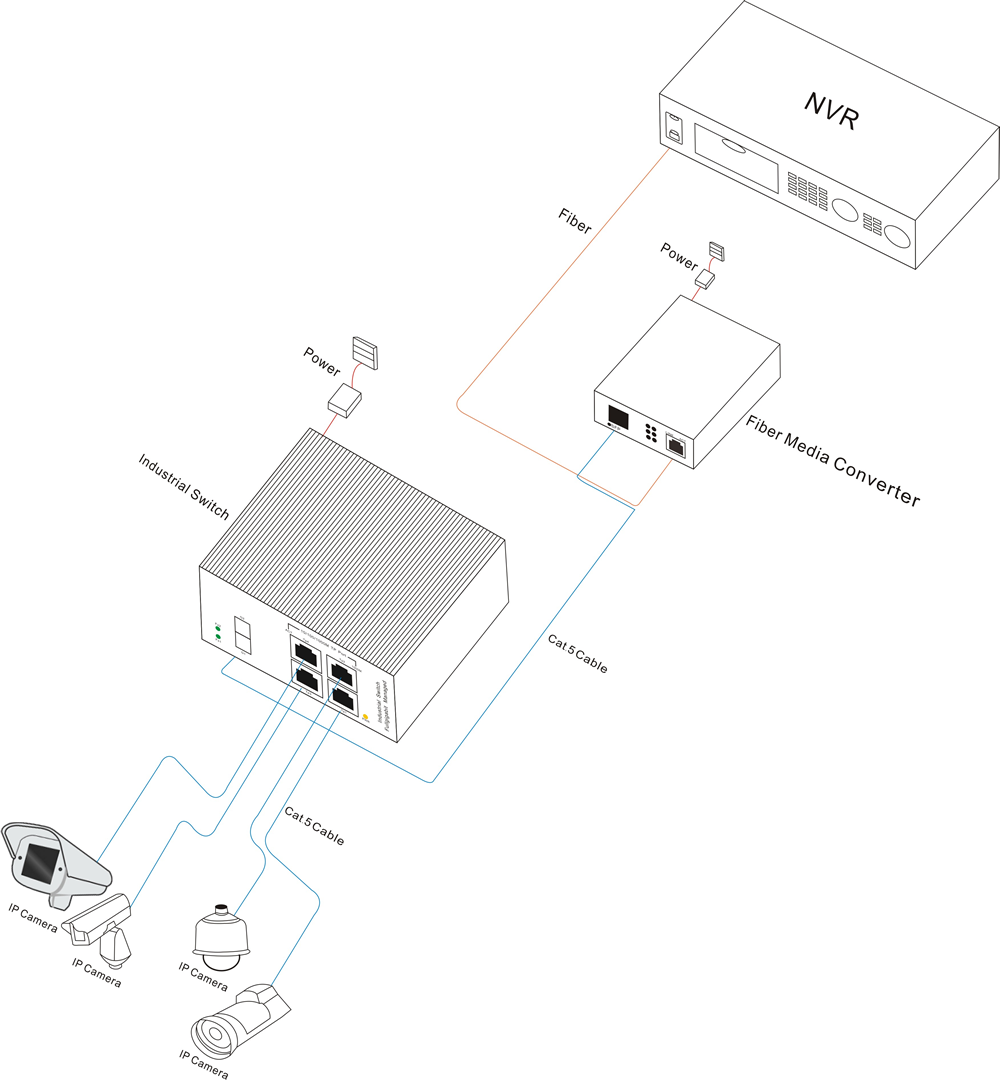

 【连接示意图】

【技术参数表】

端口定义 4个千兆电口 + 2个千兆SFP光口 + 1个控制台端口

网络协议 IEEE 802.3、802.3u、802.3z、802.3ab、802.3x、802.1d、802.1w

 网络介质

- 10BASE-T：Cat3/4/5 UTP（≤100米）

- 100BASE-TX：Cat5及以上UTP（≤100米）

- 1000BASE-TX：Cat5及以上UTP（≤100米）

 光纤介质

- 多模：850nm/1310nm，传输距离550米/2公里

- 单模：1310nm/1550nm，传输距离20/40/60/80/100/120公里

 LED指示灯

- 电源（PWR）：亮=通电，灭=断电

- 系统（SYS）：亮=运行正常，灭=未运行

- 黄色灯：亮=千兆链路，灭=断开，闪烁=数据传输

- 绿色灯：亮=10/100M链路，灭=断开，闪烁=数据传输

- G5-G6：亮=光纤连接正常，灭=断开，闪烁=数据传输

 电源输入

- 输入电压：DC12-55V

- 接口类型：4针工业端子（V1+/V1-、V2+/V2-）

 物理结构

- 防护等级：IP40

- 安装方式：DIN导轨

- 设备重量：0.6kg

- 包装重量：0.8kg（不含电源）

- 设备尺寸：145mm×125mm×40mm

- 包装尺寸：250mm×210mm×65mm

- 标准装箱：608mm×500mm×435mm（36台/箱）

 工作环境

- 工作温度：-40℃～85℃

- 存储温度：-40℃～85℃

- 湿度：5%~95%（无冷凝）

 工业标准

- EMI：FCC Part 15、CISPR（EN55032）Class A

- EMS：EN61000-4-2（ESD）、EN61000-4-4（EFT）、EN61000-4-5（浪涌）

- 机械防护：IEC 60068-2-27（冲击）、IEC 60068-2-32（自由跌落）、IEC 60068-2-6（振动）

 认证

CE、FCC Part 15 Class B、VCCI Class B、EN55032 Class A

MTBF 100,000小时

硬件参数

- 带宽：12Gbps

- 包转发率：8.928Mpps

- RAM：128MB

- Flash：16MB

- 包缓冲内存：4MB

- 巨型帧：9.6KB

- VLAN数量：4096

- MAC表容量：8K

- 转发模式：存储转发

 L2管理功能

- 端口管理：启用/禁用端口、速率/双工/MTU设置、流量控制、端口镜像、方向控制

- 生成树协议：STP（802.1d）、RSTP（802.1w）、MSTP（802.1s）

- 环网协议：ERPS

- 链路聚合：静态聚合、LACP动态聚合

- VLAN：基于端口和802.1Q

- IGMP监听：静态组播过滤

L3路由功能 - 接口配置：虚拟VLAN接口

- ARP检测

- 静态路由

扩展功能

- ACL：基于MAC/IP/端口/协议类型，支持时间范围管理

- QoS：802.1p/DSCP/IP分类，支持SP/WRR/DRR调度、限速（CAR）

- LLDP：链路发现协议

- 用户管理：增删用户

- 日志：登录/操作/状态/事件记录

- 端口安全：SNMP Trap、Dying Gasp

- 攻击防御：DoS防护、CPU保护、ARP绑定（IP/MAC/端口）

 管理功能

- CLI/Telnet/SSH：命令行管理

- SNMP：v1/v2/v3

- WEB：两级设置界面

 【订购信息】

SGD600-SWG2042S 二层管理型，4千兆电口+2千兆SFP光口+1控制台端口

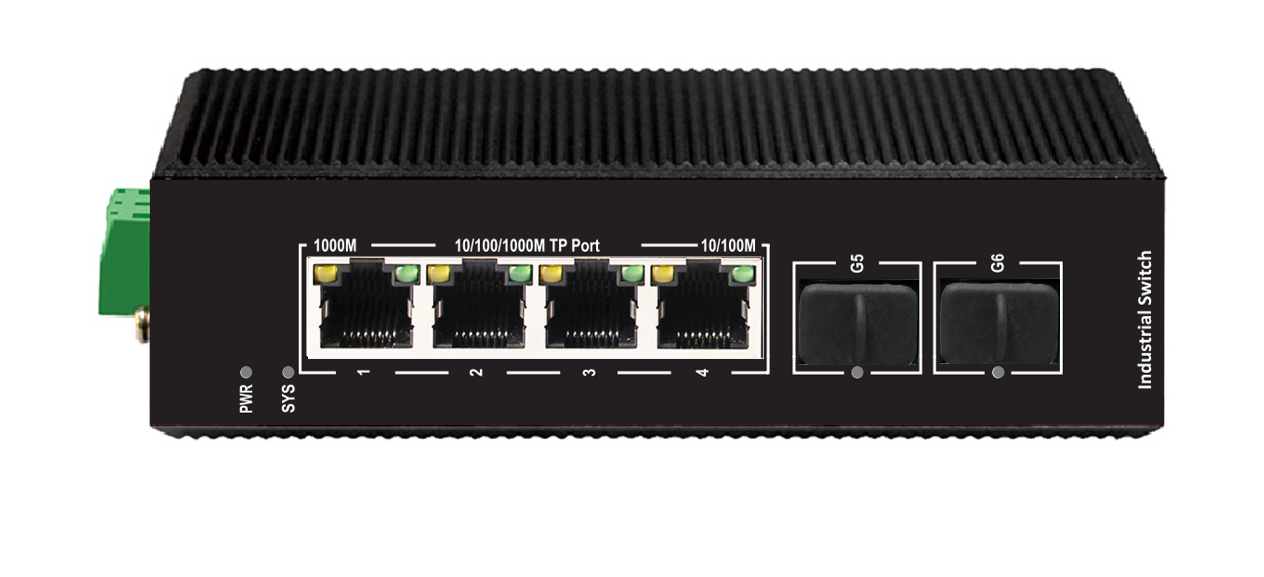

 【产品实物图】

注意事项

光纤传输距离受模块类型及环境影响，需根据实际需求选择适配模块。

冗余电源接入时需确保极性正确，避免反接损坏设备。

固件升级前请备份配置，以防数据丢失
