产品介绍:

100Gbps 10km LC LR4 QSFP28模块

QSFP-100G-LR4

特性

符合 100GBASE-LR4 标准

支持速率 ≥ 103.1 Gbps

集成 LAN WDM TOSA/ROSA，支持单模光纤（SMF）传输距离 10公里

LC 接口，符合光学接口规范

无需外部参考时钟

支持热插拔

功耗 < 3.5W

工作壳温范围：商用级 0℃ ~ +70℃

符合 RoHS 标准

支持 DDMI 功能（内部校准模式）

Class 1 激光产品

应用场景

数据中心

100GBASE-LR4 100G 以太网

标准符合性

符合 IEEE 802.3ba、IEEE 802.3bm 及 100G LR4 标准

符合 SFF-8636 规范

RoHS 认证

产品概述

Plexda 100G QSFP28 LR4 光模块集成了四路发射器与接收器。在发射端，四路光信号通过集成的光学复用器进行复用；在接收端，四路光信号通过集成的光学解复用器进行解复用。每个通道的光信号由 PIN 光电探测器 和 跨阻放大器 接收并重新定时。本产品设计符合 QSFP28 多源协议（MSA） 及 IEEE 802.3ba 标准，确保外形尺寸、光电接口及数字诊断接口的兼容性。

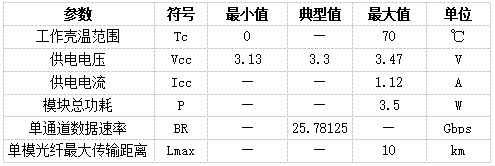

推荐工作条件

注1：确保模块外壳温度在 0℃ ~ 70℃ 范围内，实际环境温度可能低于 70℃。

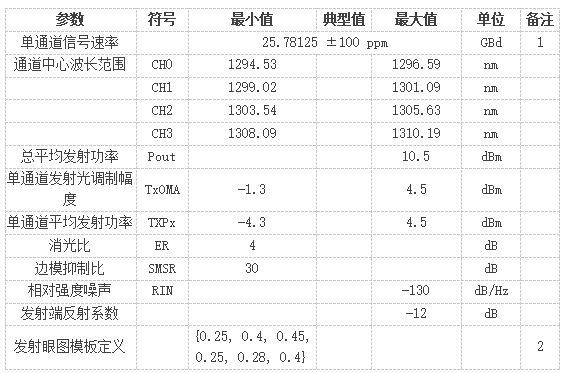

100GBASE-LR4 光发射特性

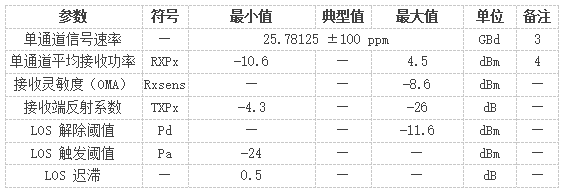

100GBASE-LR4 光接收特性

备注：

1. 发射端单通道速率为 25.78125 Gbps。

2. 误码率要求 ≤ 5×10⁻⁵。

3. 接收端单通道速率为 25.78125 Gbps。

4. 功率值及精度基于所有通道激活状态。

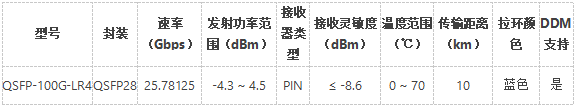

订购信息

备注：每一个通道的参数

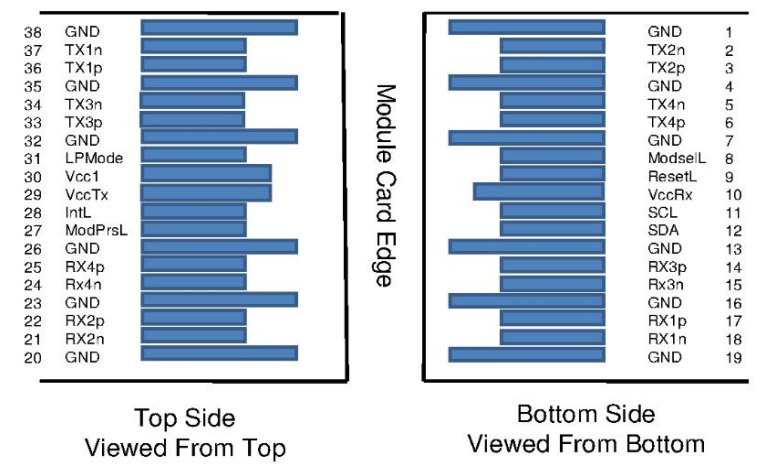

引脚定义

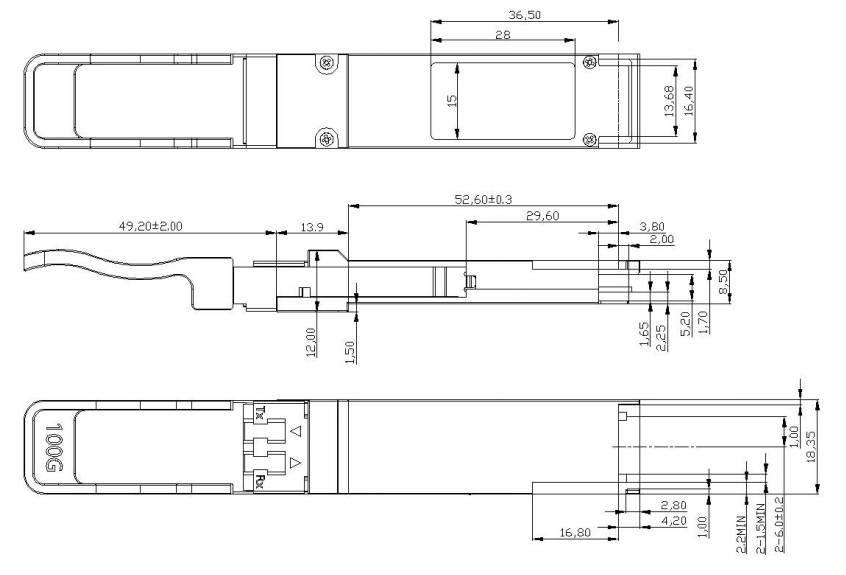

外观尺寸
