产品介绍:

00Gbps 2km LC QSFP28 CWDM4模块

QSFP-100G-CWDM4

特性

符合 CWDM4 MSA 标准

支持 103.1 Gb/s 聚合速率

集成 4 路 CWDM 通道复用/解复用器

支持单模光纤（SMF）2 公里传输（需前向纠错 FEC）

4x25G 电接口（符合 OIF CEI-28G-VSR 标准）

双工 LC 接口

支持热插拔的 QSFP28 封装形式

最大功耗 < 3.5W

工作温度范围：0℃ ~ +70℃

符合 RoHS 标准

支持 DDMI 功能（内部校准模式）

I2C 管理接口

应用场景

数据中心互联

支持 FEC 的 100G CWDM4 应用

Infiniband QDR 和 DDR 互连

企业级网络

标准符合性

符合 QSFP28 MSA 及 CWDM4 MSA 标准

符合 SFF-8636 规范

RoHS 认证

产品概述

Plexda 100G QSFP28 CWDM4 光模块集成了四路发射器与接收器。其四路 CWDM 通道的中心波长为 1271 nm、1291 nm、1311 nm、1331 nm，遵循 ITU-T G.694.2 定义的 CWDM 波长网格。在发射端，四路光信号通过集成光复用器进行复用；在接收端，四路光信号通过集成光解复用器进行解复用。每个通道的光信号由 PIN 光电探测器 和 跨阻放大器 接收并重新定时。本产品设计符合 QSFP28 多源协议（MSA） 及 CWDM4 MSA 标准，确保外形尺寸、光电接口及数字诊断接口的兼容性。需主机端启用 FEC 功能以支持 2 公里 光纤传输。

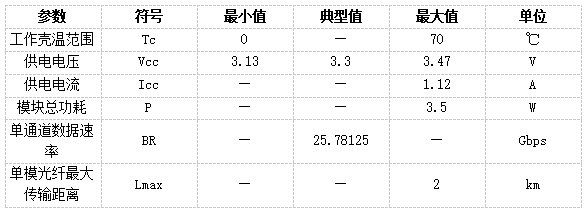

推荐工作条件

注1：确保模块外壳温度在 0℃ ~ 70℃ 范围内，实际环境温度可能低于 70℃。

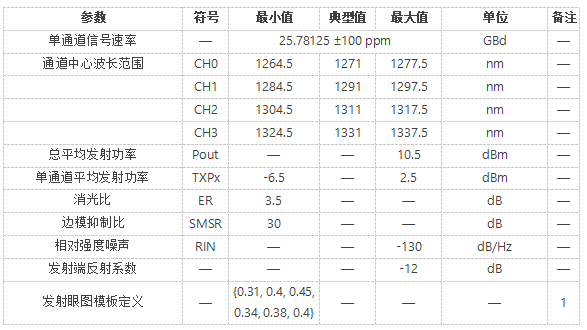

100GBASE-CWDM4 光发射特性

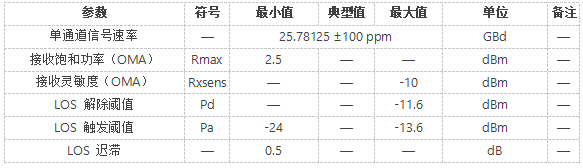

100GBASE-CWDM4 光接收特性

备注：

1. 发射端单通道速率为 25.78125 Gbps。

2. 误码率要求 ≤ 5×10⁻⁵。

3. 接收端单通道速率为 25.78125 Gbps。

4. 功率值及精度基于所有通道激活状态。

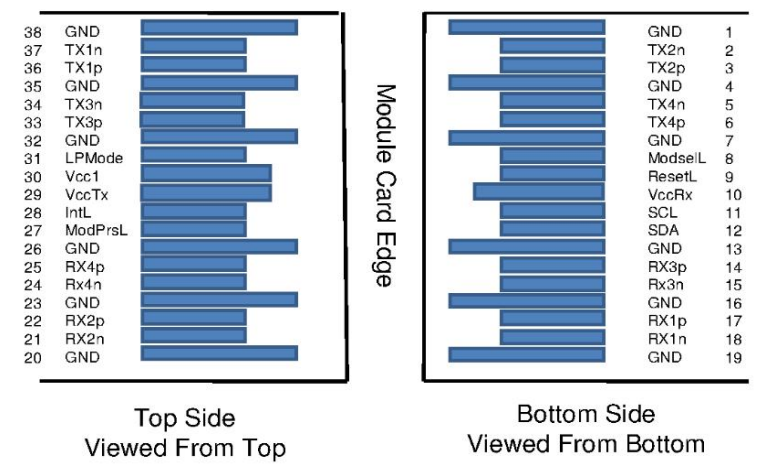

引脚定义

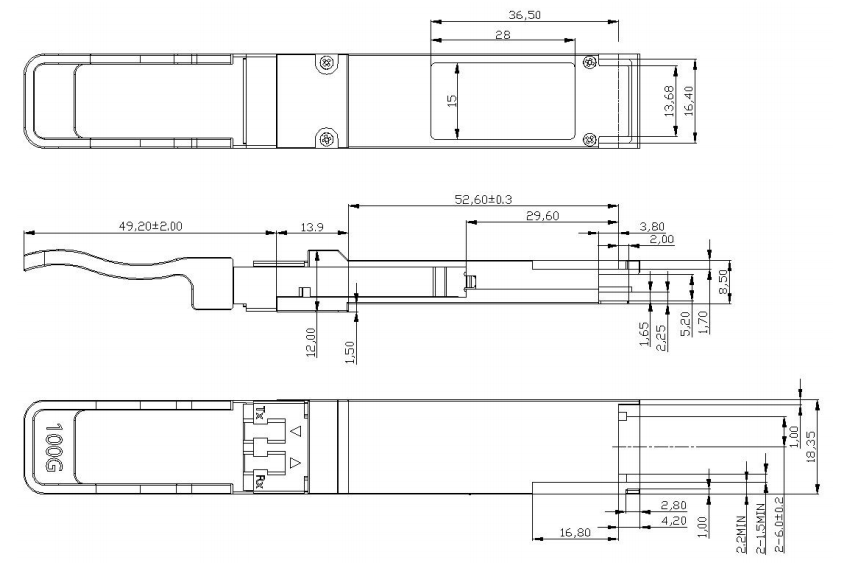

外观尺寸

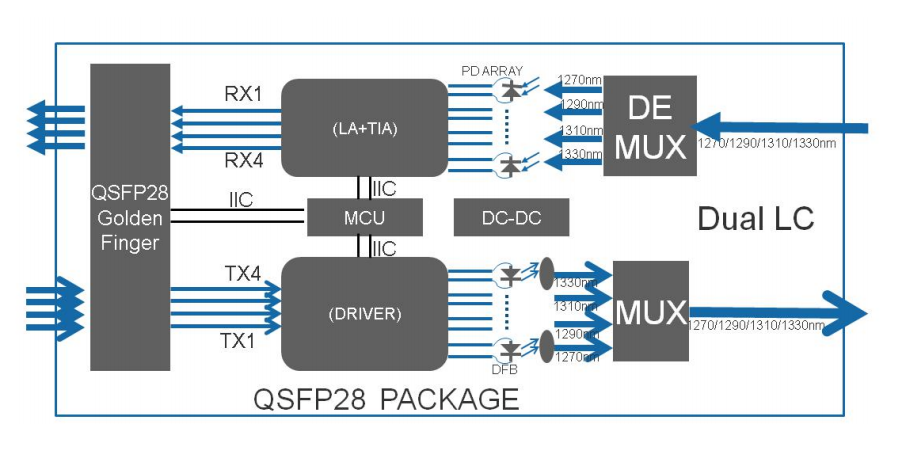

光模块框图

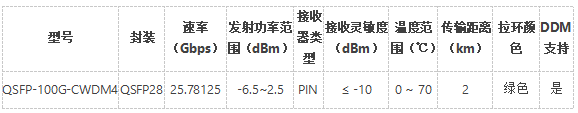

订购信息

备注：每一个通道的参数
