产品介绍:

FOM-D210

RS-232/4 串行光纤收发器

1. 产品描述

FOM-D210 用于中央联锁系统（CIS）中通信控制器单元（CCU）之间以及CCU与联锁处理单元（IPU）之间的通信。它通过RS232接口直接连接到CCU的通信板（COM板），并使用其自带的12V电源供电。也可作为独立设备通过外部电源供电使用。

FOM-D210需成对使用，每对收发器分别连接至两台CCU的COM板。其传输距离范围为1米至40公里，但若距离短于100米，需使用衰减器。

2. 技术特性

2.1 电源连接特性

电压：12VDC（通过DB25接口的引脚9供电+12V，引脚7接地）

电流：150mA

可选电源：110VAC~230VAC（通过外部电源适配器）

2.2 光纤连接特性

激光类型：FP激光器（Class 1）

波长：1310nm

接口类型：SC

光纤类型：单模（SM）

传输距离：最小1米，最大40公里

比特率：125Mbit/s

系统预算：30dB

2.3 RS232连接特性

通道数量：4路全双工

数据传输速率：每通道最高115kBaud

接口类型：25针D-sub母头

传输类型：同步传输

2.4 尺寸、材质与环境

材质：阳极氧化金属板

尺寸：20mm（高）×60mm（宽）×85mm（深）

相对湿度：5%~96%RH

工作温度：-40℃至+70℃

3. 外观说明

3.1 指示灯

ON：电源指示灯。

ACT：数据活动指示灯，显示通信状态。

LINK：当收发器与下一接收端建立通信（握手）时亮起。

3.2 接口

外部电源接口

光纤接口

RS232接口

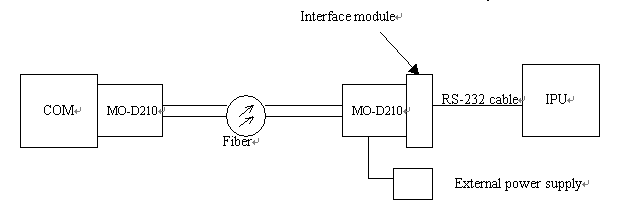

4. 应用场景

       圖案1. 使用於2個COM卡之間

5. 術語解釋

CCU           通信控制單元

  CIS            中央互聯系統

  COM           COM接口通信卡

  FP-laser        FP 激光器

  IPU            互聯處理單元

  SM            單模光纖
