产品介绍:

FMC-GEBX系列

10/100/1000M单纤双向WDM系列千兆光纤转换器（内置电源）

产品概述

FMC-GEBX系列介质转换器符合IEEE 802.3z/802.3ab标准，通过单芯光纤实现10/100/1000Base-T与1000Base-X千兆以太网信号转换。采用WDM单纤双向技术（TX与RX共用一根光纤），最大传输距离达100公里（单模9/125μm光纤），支持即插即用，无需配置。

核心特点：

多速率自适应：10/100/1000Mbps全自动协商

单纤高效传输：A型（TX1310nm/RX1550nm）与B型（TX1550nm/RX1310nm）需配对使用

智能诊断：6个LED指示灯监控电源（PWR）、双绞线链路（TP/ACT）、光纤链路（FX/ACT）、双工模式（FDX）及速率（100M/1000M）

宽压输入：内置100~265VAC电源，支持过压/过流/短路保护

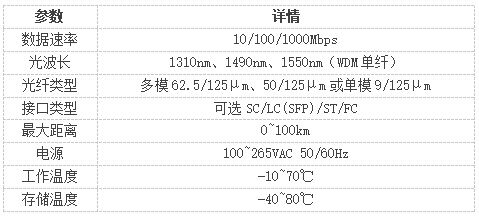

技术规格

机械参数

性能参数

产品特性

支持IEEE 802.3（10M）、802.3u（100M）、802.3ab/z（1000M）标准

兼容IEEE 802.3x全双工流控、802.1d生成树协议、802.1Q VLAN标记

自动MDI/MDI-X线序识别，支持直连线与交叉线

低功耗设计（2.5W），支持存储转发（延迟9.6μs）与直通模式（延迟0.9μs）

误码率<1/10⁹，使用寿命>10万小时

接口说明

RJ-45接口

支持CAT5双绞线（最大100米），自动识别线序

光纤接口

SC/LC/ST/FC单纤WDM接口，需配对使用（A型与B型互联）

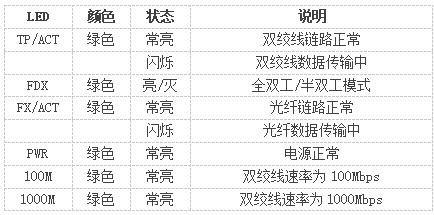

指示灯功能

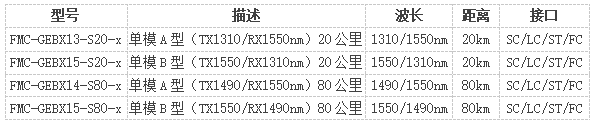

订购型号

注：x代表接口类型（S:SC, L:LC, T:ST, F:FC）

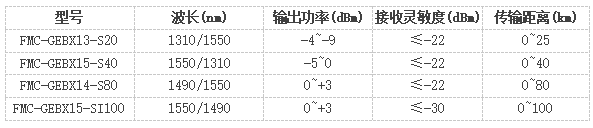

光纤传输特性

安装指南

电源连接：确认AC适配器符合当地电压标准后通电

双绞线连接：支持T568A/T568B线序，自动识别直连/交叉线

光纤连接：单模SC/LC/ST/FC接口需配对使用（A型↔B型）

状态检查：正常连接时PWR、TP/ACT、1000M指示灯常亮

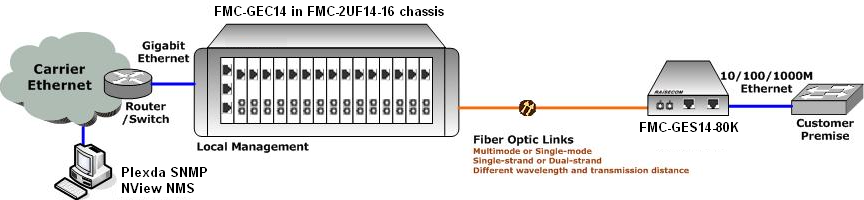

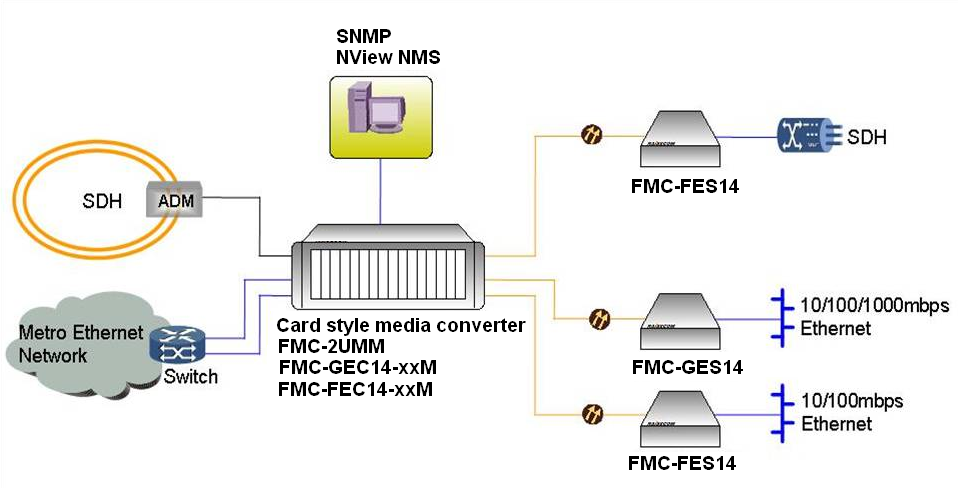

应用场景：

远距离千兆网络扩展

工业自动化高带宽数据传输
