产品介绍:

产品简介

27 端口千兆上行 24 端口 100M PoE 交换机采用高性能网络芯片与高稳定性 PoE 芯片，支持 IEEE 802.3af/at 双标准供电，为 10/100M 以太网提供无缝连接。其 PoE 供电端口可自动检测并兼容 IEEE 802.3af/at 标准的受电设备（如 IP 电话、无线 AP、网络摄像头等），非 PoE 设备仅传输数据，智能免供电。

以太网供电（Power over Ethernet, PoE）技术通过以太网线缆同时传输数据信号与直流电源，简化设备部署，降低布线成本。本产品以简洁的安装维护方式与丰富的业务功能，助力用户构建安全可靠的高性能网络，适用于工业园区、楼宇、厂矿、政府机构及住宅宽带等场景，可部署于用户网络的核心层或汇聚层，广泛服务于中小企业、网吧、酒店、学校等以太网接入场景。

核心特性

端口配置：24×10/100M PoE 供电端口 + 2×10/100/1000M 以太网上行端口 + 1×千兆 SFP 上行光口

兼容标准：IEEE 802.3、802.3u、802.3ab、802.3z、802.3x

自适应能力：以太网端口支持 10/100M 速率自适应

流量控制：全双工模式遵循 IEEE 802.3x 标准，半双工支持背压控制（Back pressure）

智能切换：支持端口自动翻转（Auto MDI/MDIX）

机架安装：兼容 1U 标准机架，节省空间

状态监控：前面板 LED 指示灯实时显示电源、端口连接与数据传输状态

模式支持：VLAN 隔离模式、普通模式、扩展模式

应用场景

城域光宽带网络：电信、有线电视、系统集成商等数据网络运营商

行业专网：金融、政府、石油、铁路、电力、公安、交通、教育等

多媒体传输：远程教学、视频会议、IP 电话等音视频与数据集成传输

实时监控：同步传输控制信号、视频图像与数据流

技术规格

接口类型 24×10/100M PoE 端口、2×10/100/1000M 以太网上行端口、1×千兆 SFP 光口

输入电源 AC 100-240V，50/60Hz

交换容量 10.8Gbps

吞吐量 8.035Mpps

数据包缓存 1.5Mb

MAC 地址表 2K

巨帧支持 9216 字节

传输模式 存储转发

MTBF（平均无故障时间） 100,000 小时

网络协议 IEEE 802.3（10Base-T）、802.3u（100Base-TX）、802.3ab（1000Base-TX）、802.3z（1000Base-FX）、802.3x（流量控制）

PoE 协议 IEEE 802.3af（15.4W）、IEEE 802.3at（30W）

工业标准 EMI：FCC Part 15、CISPR（EN55032）A 类

EMS：EN61000-4-2（ESD）、EN61000-4-4（EFT）、EN61000-4-5（浪涌）

机械可靠性：IEC 60068-2-27（冲击）、IEC 60068-2-32（自由跌落）、IEC 60068-2-6（振动）

线缆类型 10Base-T：Cat3/4/5 UTP（≤100m）

100Base-TX：Cat5 或更高 UTP（≤100m）

1000Base-TX：Cat5 或更高 UTP（≤100m）

光模块支持 多模光纤：50/125、62.5/125、100/140µm

单模光纤：8/125、8.7/125、9/125、10/125µm

安全认证 CE、FCC、RoHS

工作环境

温度：-20℃~50℃

湿度：10%~90%（非冷凝）

海拔：≤10,000 英尺

存储环境

温度：-40℃~85℃

湿度：5%~90%（非冷凝）

海拔：≤10,000 英尺

物理尺寸

产品尺寸：319mm×207mm×45mm（长×宽×高）

包装尺寸：370mm×270mm×85mm

重量 净重：1.9kg

毛重：2.4kg

包装信息

纸箱尺寸：440mm×285mm×390mm

装箱数量：5 台

总重：13KG

电源参数

输入电压：AC 100-240V

电源适配器：52V 5.76A

标配清单 交换机×1、电源线×1、用户手册×1、认证文件×1、安装支架×1 对

型号 SGD901-AF-2421GS（27 端口千兆上行 24 端口 100M PoE 交换机，200W）

指示灯与拨码功能

电源（PWR） 常亮 设备通电

熄灭 设备断电

模式（SW） 常亮 VLAN 模式

熄灭 普通模式（OFF）

闪烁 扩展模式（Extend）

端口 1-27（绿色） 常亮 端口已连接

闪烁 数据传输中

熄灭 端口未连接

DIP 拨码模式说明

VLAN 模式：PoE 端口（1-24）间隔离，仅能与上行端口通信。

普通模式（OFF）：全端口互通，传输距离≤100 米，速率自适应 10M/100M。

扩展模式（Extend）：PoE 供电与数据传输距离可扩展至 250 米，速率固定为 10M（端口 9-24）。

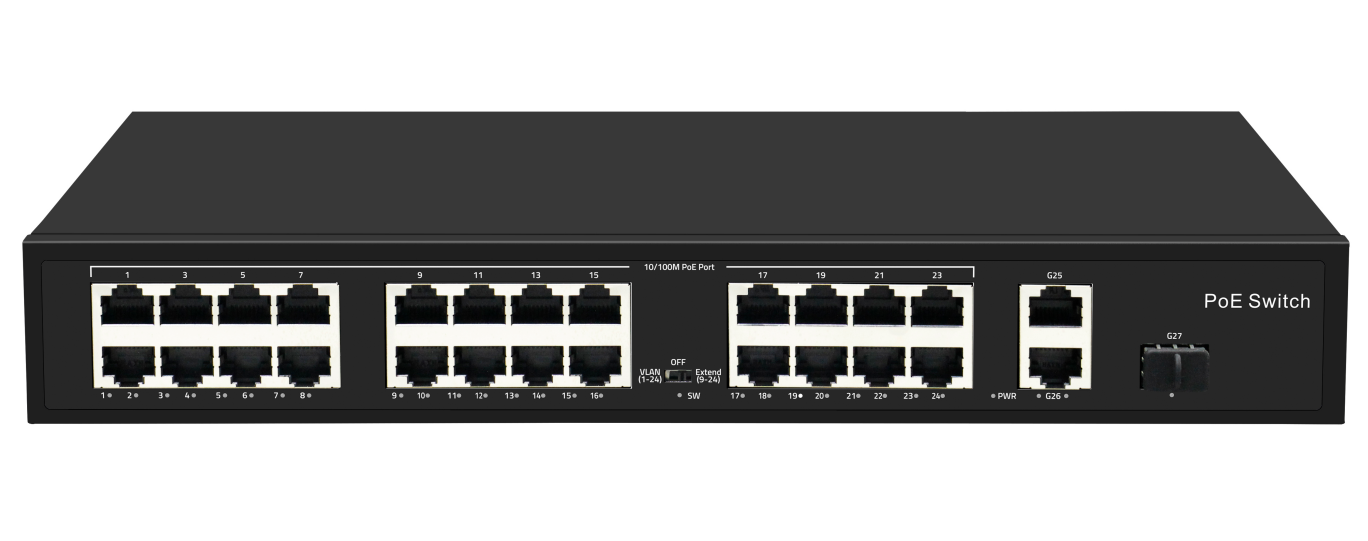

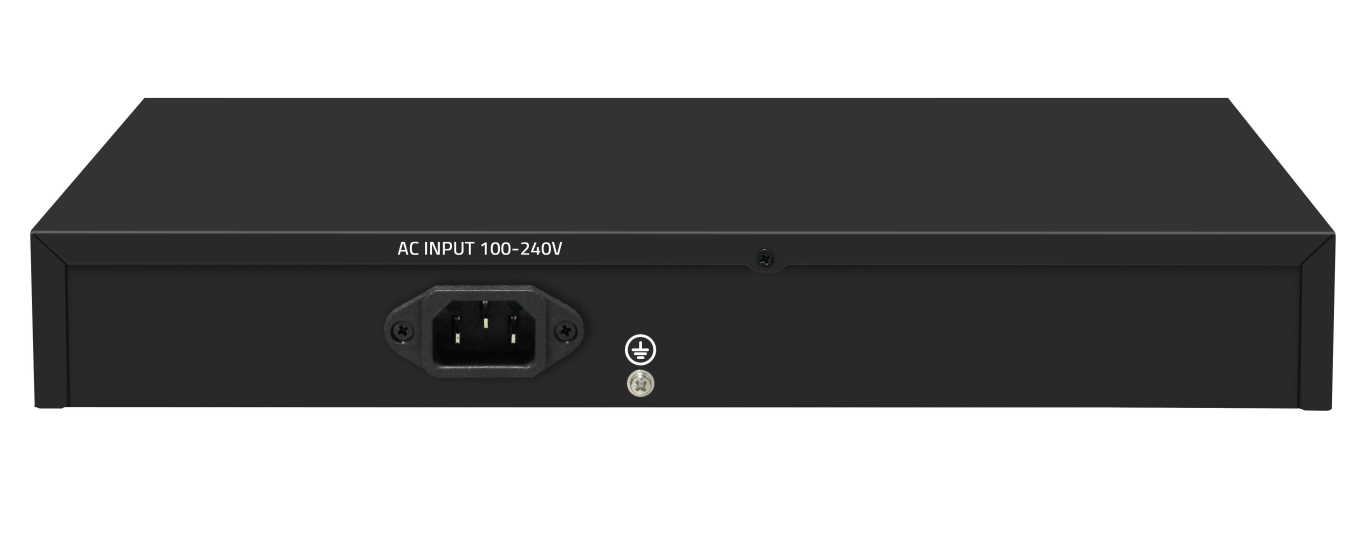

产品图示

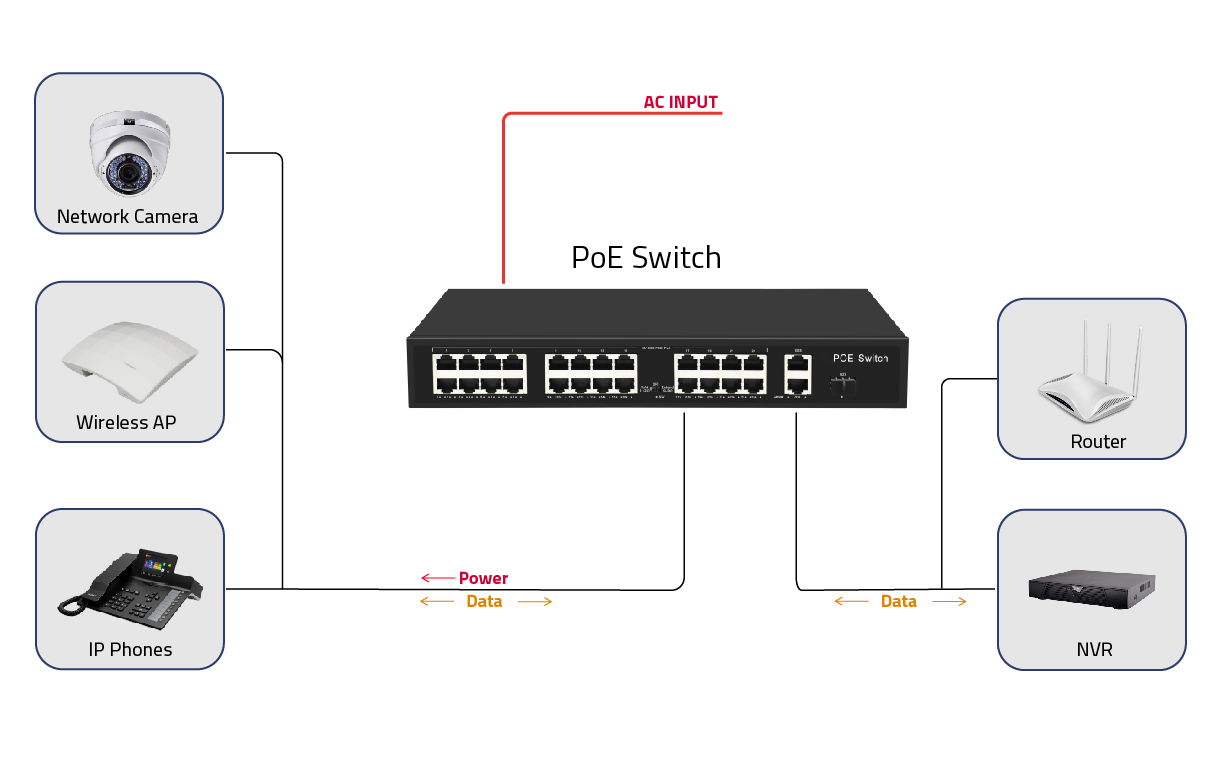

产品应用
