产品介绍:

特性

◎ 每通道最高支持 10.3125Gbps 数据速率

◎ OM3 多模光纤传输距离可达 100米，OM4 多模光纤可达 150米

◎ 4通道 850nm VCSEL 阵列

◎ 热插拔 QSFP+ 封装

◎ 单 MPO 连接器接口

◎ 内置数字诊断功能

◎ 单路 +3.3V 电源供电

◎ 低功耗 <1.2W

◎ 工作温度范围：0℃ ~ +70℃

◎ 4通道全双工光模块

应用

◎ 40GBASE-SR4 40G 以太网

◎ 拆分至 4 x 10GBASE-SR 以太网

◎ 其他光链路 标准 ◎ 符合 SFF-8436 规范及 QSFP+ MSA

◎ 符合 IEEE 802.3ba 40GBASE-SR4 标准

◎ 符合 Telcordia GR-468-CORE 标准

◎ 符合 RoHS 标准

产品描述

Plexda的40G SR4光模块是一款四通道、可插拔、并行光纤 QSFP+ SR4 光模块，适用于 40GBASE-SR4、40G 以太网及 InfiniBand QDR 应用。该高性能模块专为数据通信和互连应用设计，每个方向集成四个数据通道，总带宽 40Gb/s。每通道支持 10.3125Gb/s 速率，使用 OM3 光纤时传输距离可达 100米，使用 OM4 光纤时可达 150米。模块设计用于基于 850nm 波长的多模光纤系统，电气接口采用 38 引脚边缘连接器，光学接口采用 12 芯 MTP(MPO) 连接器。本模块采用成熟的电路和光学技术，确保长期可靠运行、高性能和一致性服务。

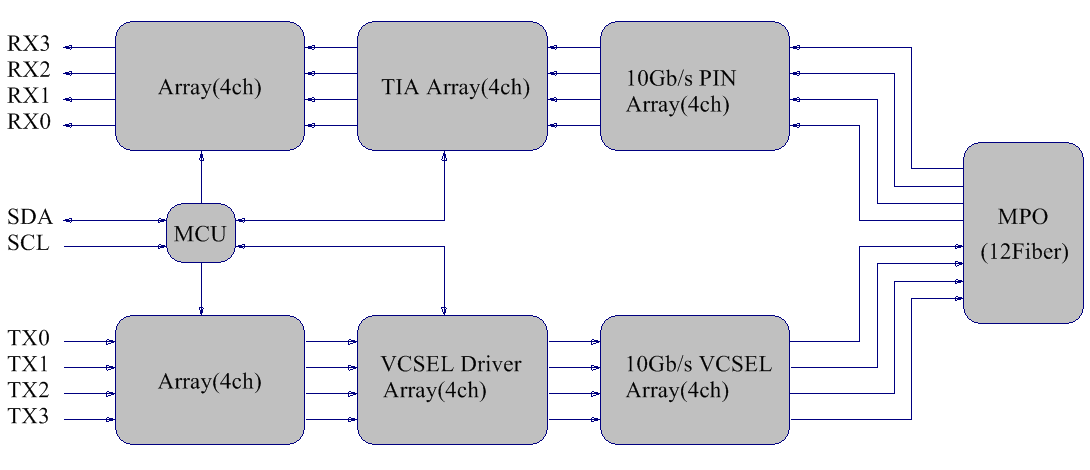

光模块功能框图

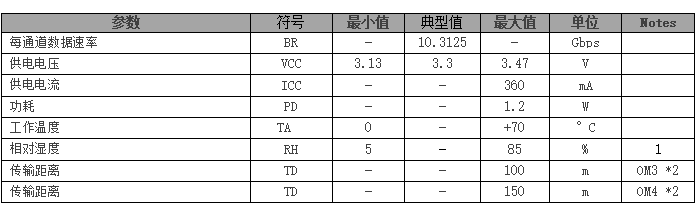

推荐工作环境

注：

非冷凝环境。

测试基于 ITU-T G.651 OM3 和 OM4 多模光纤Electricalptical Characteristics

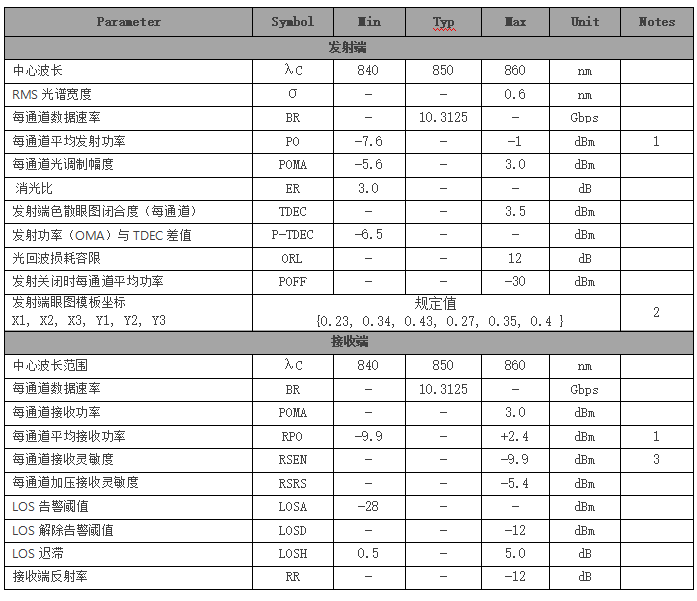

光特性参数

（TOP = 0 ~ +70°C，VCC = 3.13 ~ 3.47 V）

注：

每通道平均发射/接收功率（最小值）为参考值，非信号强度的主要指标。低于此值的发射器不满足合规性，但高于此值不保证合规性。

误码率 10^-12，采样率 1次/样本。

测试条件：消光比（ER）=3.0dB，PRBS 2^31-1 码型 @10.3125Gbps，BER ≤10^-12。

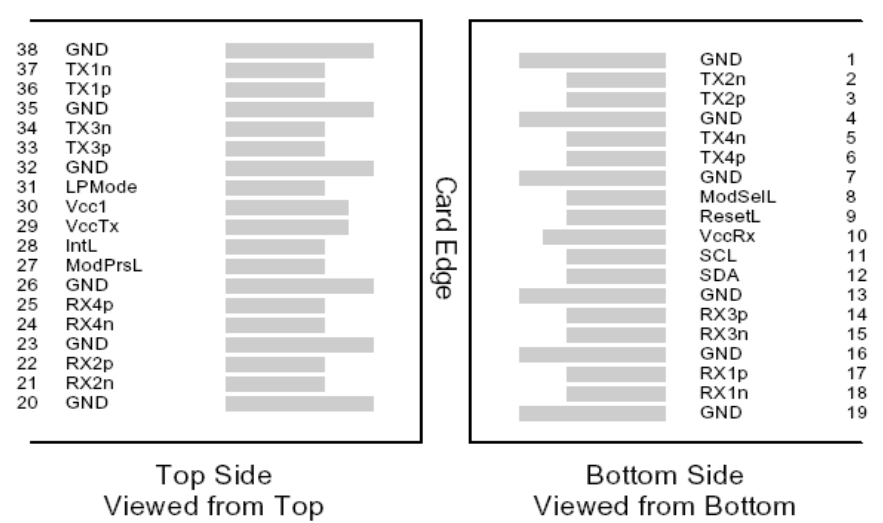

引脚定义

Figure 2. Host PCB QSFP+ pad assignment top view and Names

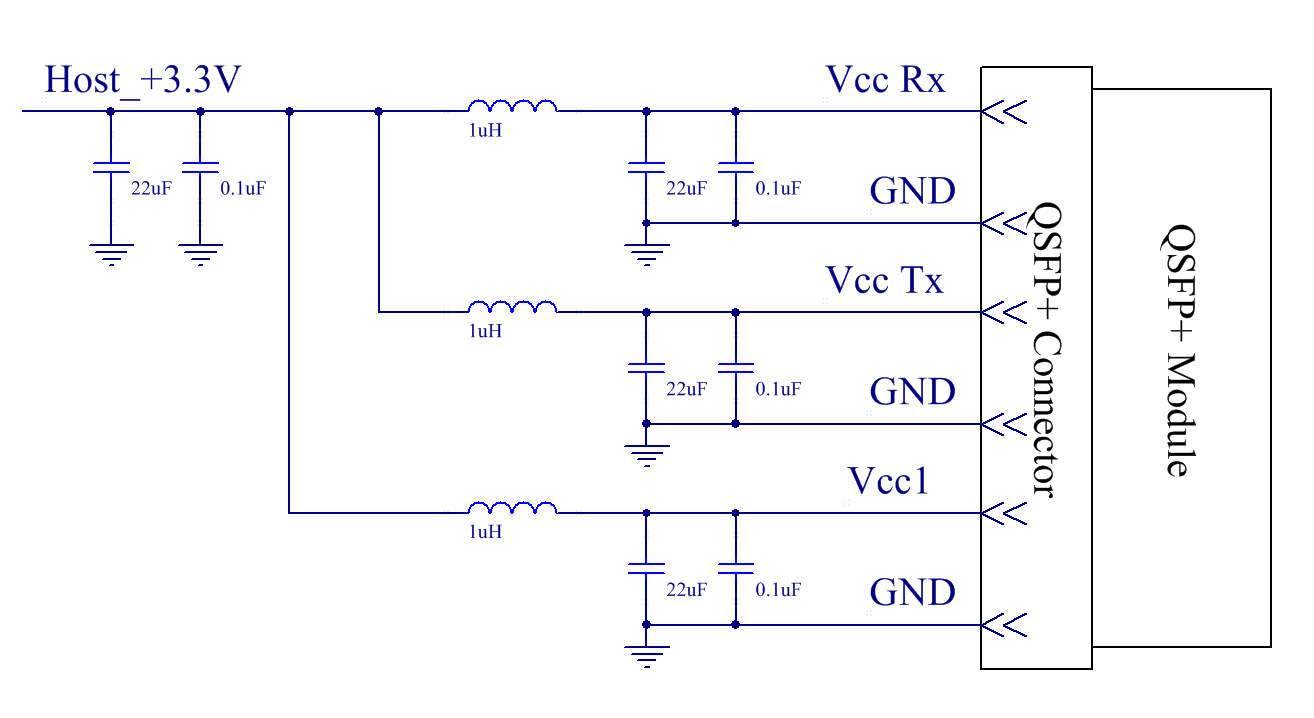

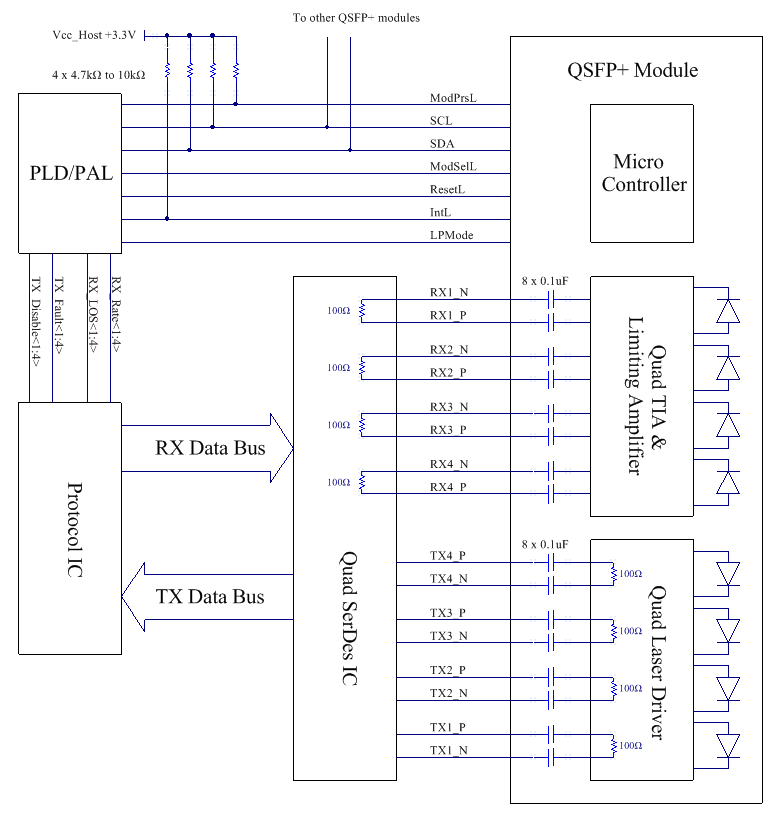

推荐应用电路

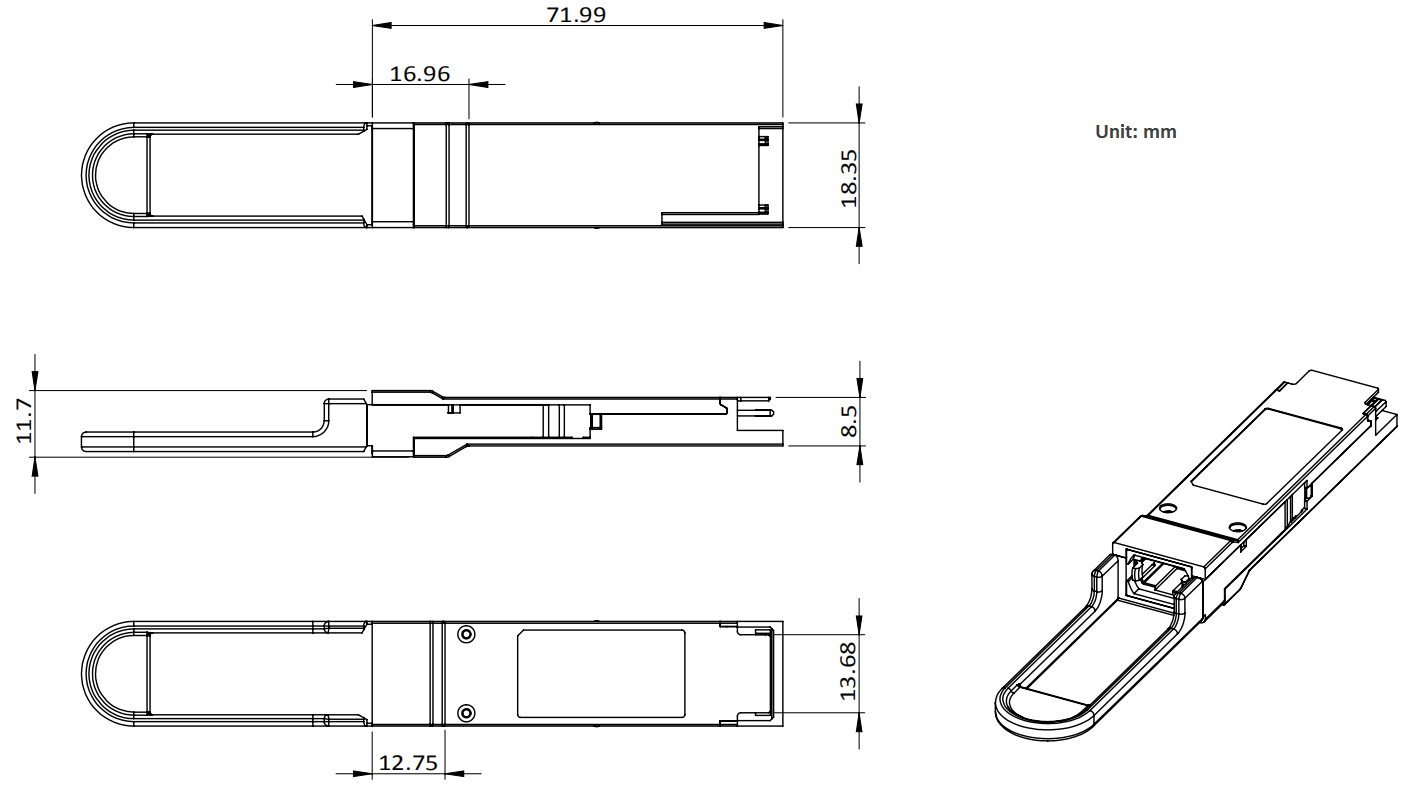

机械尺寸图

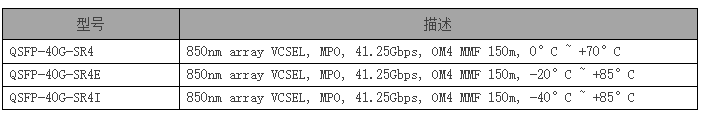

订购信息
