产品介绍:

41.25Gb/s LR4 10公里 QSFP+ 光模块

QSFP-40G-LR4

特性

支持 41.25Gb/s 聚合比特率

集成 4 通道 CWDM 波分复用/解复用

单模光纤（SMF）传输距离可达 10 公里

XLPPI 电气接口

双工 LC 接口

热插拔 QSFP+ 封装

最大功耗 3.5W

工作温度范围：0℃ ~ +70℃

符合 RoHS 标准

支持带内部校准模式的数字诊断监测接口（DDMI）功能

I2C 管理接口

应用

数据中心

以太网交换机 标准 u

符合 IEEE802.3ba 标准

符合 SFF-8436 标准

符合 RoHS标准

概述

40G QSFP+ LR4 光模块将四个发射器和接收器集成于一体。各通道的中心波长为 1271nm、1291nm、1311nm 和 1331nm，符合 ITU-T G.694.2 定义的 CWDM 波长网格。在发射端，四个光数据通道通过集成的光复用器进行复用；在接收端，四个光数据通道通过集成的光解复用器进行解复用。每个数据通道由 PIN 光电二极管和跨阻放大器恢复信号并重新定时。 该产品设计符合 QSFP+ IEEE802.3ba 40GBASE-LR4 的封装、光/电连接及数字诊断接口规范，并兼容 SFF-8436 标准。

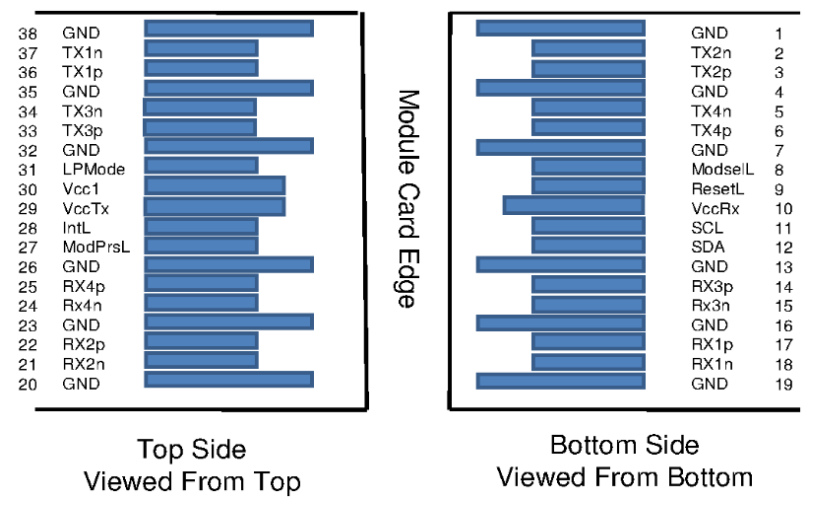

管脚定义

外观尺寸 (单位: mm)
