产品介绍:

25.78G SFP28 100米SR光模块

SFP-25G-SR

产品描述

SFP28光模块为高性能、低成本解决方案，支持25.78125Gbps数据传输速率，最大传输距离在OM3多模光纤上为70米，OM4多模光纤上为100米。

该模块由三部分构成：850nm氧化物VCSEL激光发射器、集成跨阻前置放大器（TIA）的PIN光电二极管及MCU控制单元。所有模块均满足I类激光安全要求。本产品兼容SFP多源协议（MSA）及SFF-8472数字诊断功能。

产品特性

◎ 支持25.78125Gb/s串行光接口

◎ 最大传输距离：OM3多模光纤70米，OM4多模光纤100米

◎ 850nm氧化物VCSEL激光器与PIN接收器

◎ 支持热插拔的SFP28封装

◎ 内置数字诊断功能

◎ 单路+3.3V电源供电

◎ 功耗低于1.0W

◎ 工作外壳温度：-5°C至+70°C

◎ 收发通道均集成时钟数据恢复（CDR）

◎ 支持CDR旁路模式

◎ 采用SFP28 MSA封装，配备双工LC接口5Gb/s serial optical interface

应用场景

◎ 25GBASE-SR 25G以太网

◎ 25.78125 Gb/s单通道100GE SR4

◎ 其他光链路系统

标准与认证

◎ 符合SFF-8402、SFF-8472规范

◎ 兼容SFF-8431、SFF-8432协议

◎ 符合IEEE 802.3by 25GBASE-SR标准

◎ 通过FCC 47 CFR Part 15 Class B认证

◎ 满足Telcordia GR-468-CORE可靠性标准

◎ 符合RoHS环保要求

| 认证类型 | 证书编号 | 适用标准 |

+-----------------+------------------+---------------------------------+

| TUV认证 | R50135086 | EN 60950-1:2006+A11+A1+A12+A2 |

| | | EN 60825-1:2014 |

| | | EN 60825-2:2004+A1+A2 |

+-----------------+------------------+---------------------------------+

| UL认证 | E317337 | UL 60950-1 |

| | | CSA C22.2 No. 60950-1-07 |

+-----------------+------------------+---------------------------------+

| EMC CE认证 | AE 50285865 0001 | EN 55022:2010（辐射） |

| | | EN 55024:2010（抗干扰） |

+-----------------+------------------+---------------------------------+

| FCC认证 | WTF14F0514417E | 47 CFR PART 15（2013年10月版） |

+-----------------+------------------+---------------------------------+

| FDA认证 | / | CDRH 1040.10 |

+-----------------+------------------+---------------------------------+

| ROHS认证 | / | 2011/65/EU指令 |

+-----------------+------------------+---------------------------------+

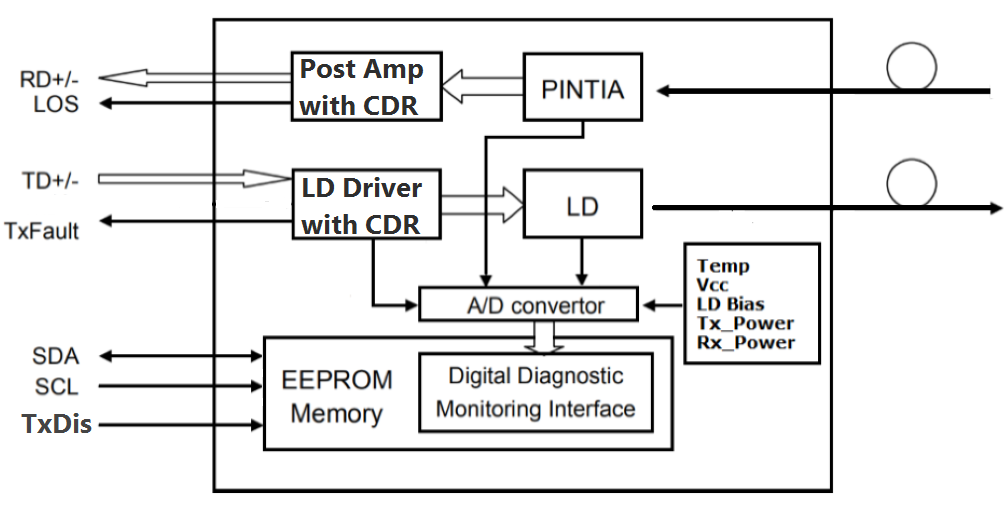

 光模块功能框图

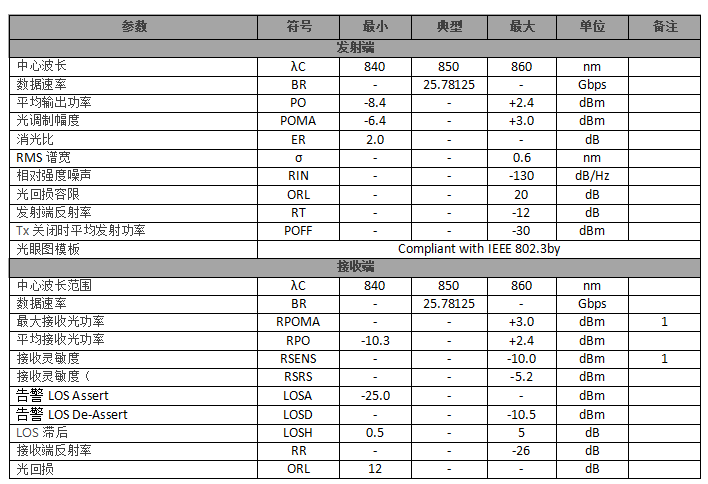

光特性（TOP=-5°C至+70°C，VCC=3.13至3.47V）

备注:

测试条件：消光比ER=2.0dB，PRBS 2^31-1测试码型，25.78125Gbps速率下BER≤5E-5。

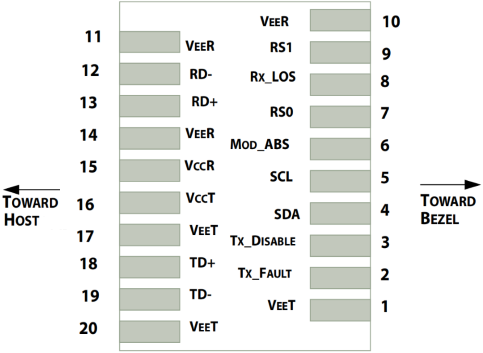

管脚定义

Figure 2. Host PCB SFP+ pad assignment top view and Names.

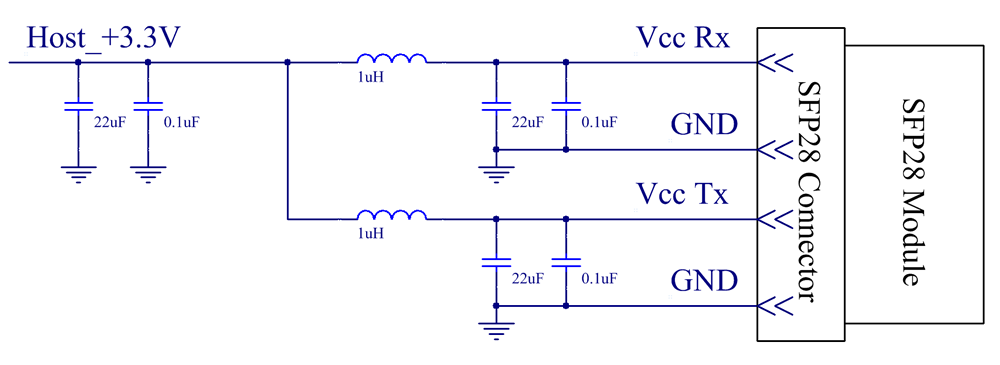

推荐应用电路

Figure 3, Recommended Host Board Power Supply Circuit

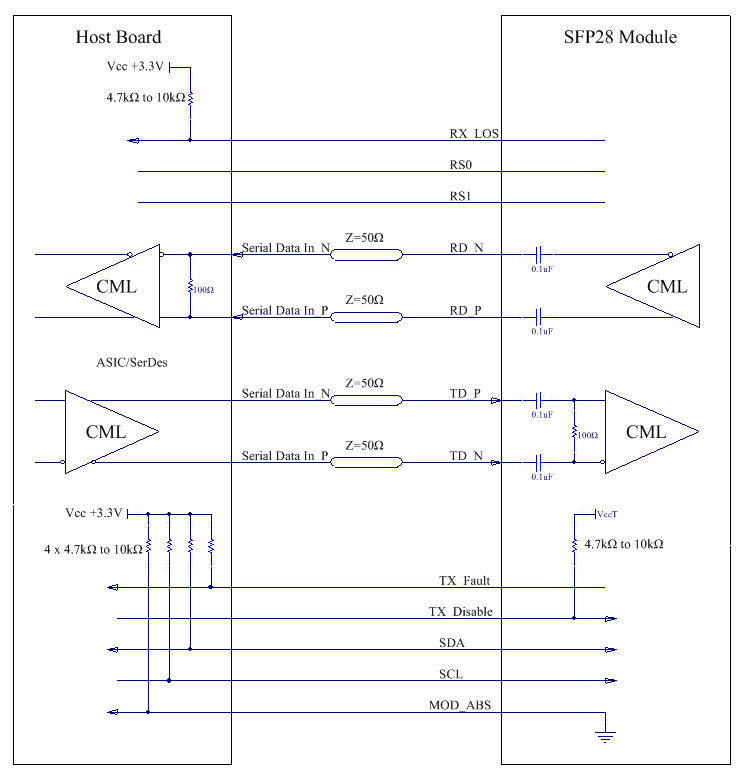

接口推荐应用电路

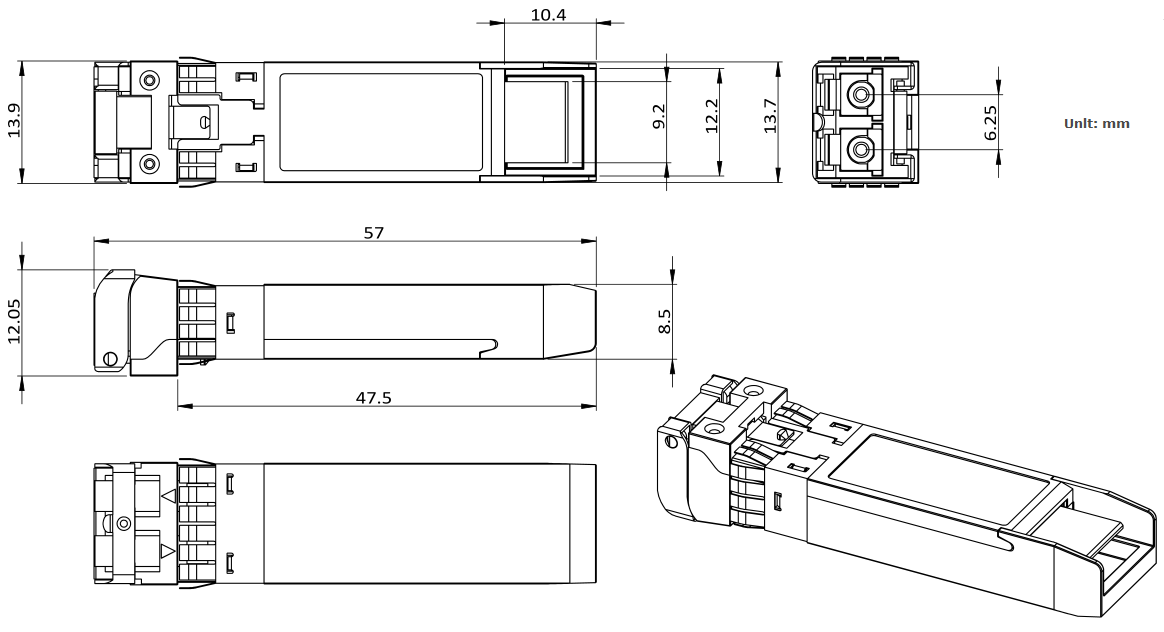

机械尺寸图

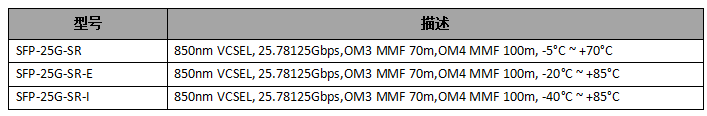

订购信息
