产品介绍:

100Gbps SR4 850nm 100m MPO QSFP28 Transceiver

QSFP-100G-SR4/MPO

模块特性

支持热插拔的 QSFP28 封装形式

支持 101.3 Gb/s 聚合速率

最大传输距离：70米（OM3多模光纤） / 100米（OM4多模光纤）

MPO-12 接口

功耗 <2.5 W

单 3.3V 供电

采用 4x25Gb/s 850nm VCSEL（垂直腔面发射激光器）及 PIN阵列

4x25G 电接口（符合 CAUI-4 标准）

商用级工作壳温范围：0℃ ~ +70℃

I2C 管理接口

Class 1 激光产品

应用场景

数据中心

100GBASE-SR4 100G 以太网

兼容标准

符合 QSFP28 MSA 标准

符合 IEEE 802.3bm 标准

符合 SFF-8636 规范

符合 RoHS-6 认证

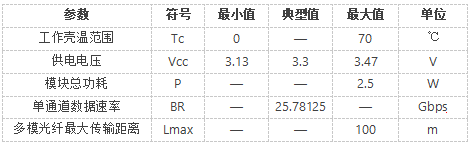

推荐工作条件

注1：确保模块外壳温度在 0℃ ~ 70℃ 范围内，实际环境温度可能低于 70℃。

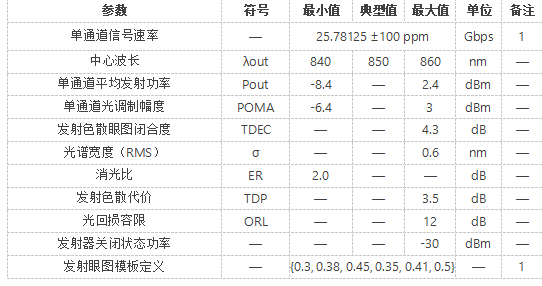

100GBASE-SR4 光发射特性

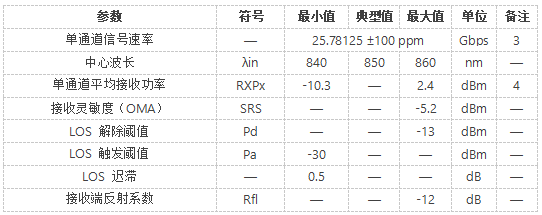

100GBASE-SR4 光接收特性

备注：1. 使用 PRBS 2³¹-1 测试模式，在 25.78125 Gb/s 速率下测量，误码率 <5×10⁻⁵。

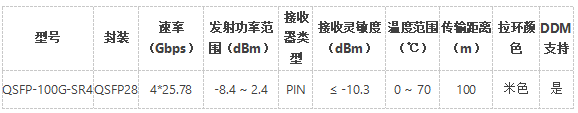

订购信息

引脚定义

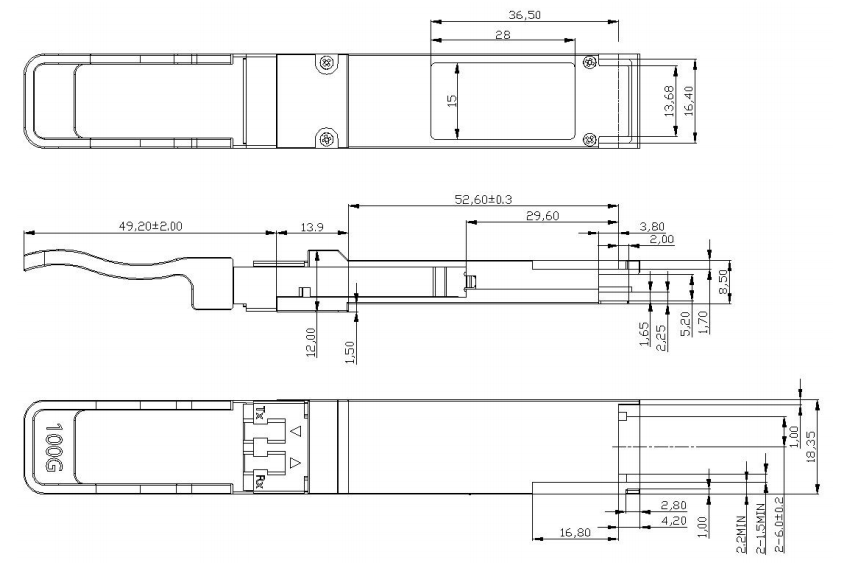

外观尺寸图
